詳細情報 |
|||
| 本体材質: | CF8、CF8M、CF3、CF3M、WCB、C95800 | 標準: | GB |
|---|---|---|---|
| サイズ: | DN50~DN400 | 温度: | -196°C〜650°C |
| 色: | 銀 | シート: | 金属シート |
| ハイライト: | DN50 フレンズ式ゲートバルブ,PN16 上昇型幹ゲートバルブ,ボルト付きキャプネット フレンズ付きゲートバルブ |
||
製品の説明

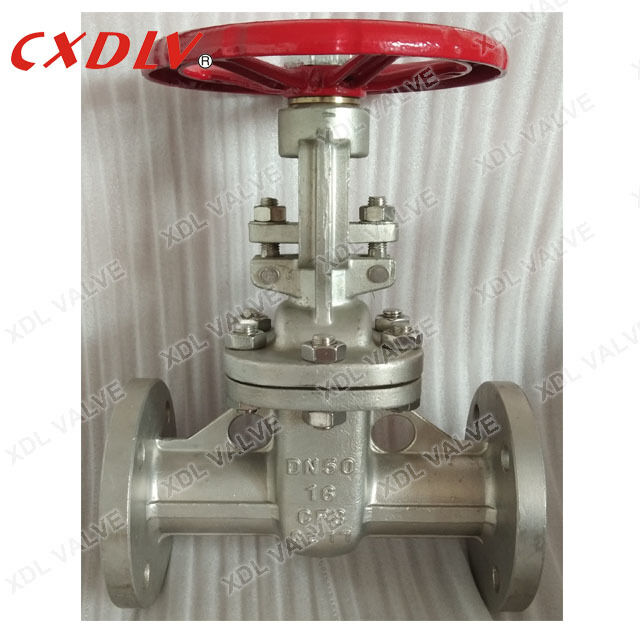

DN50 PN16 ライジングステム フランジゲートバルブ フレキシブルウェッジ ボルテッドボンネット アウトサイドスクリューアンドヨーク
仕様
適用規格:
- フェイス・トゥ・フェイス寸法: GB/T 12221
- エンドフランジ寸法: GB/T 9113
- 設計: ANSI B16.34
- 試験: API598
サイズ範囲:
- DN50～DN400
圧力定格:
- PN16～PN40
温度範囲:
- -20℃～165℃
用途
Z41国家標準手動フランジゲートバルブは、最も一般的なオンオフバルブの一つであり、ゲートの昇降動作を利用して配管内の流体を接続（開）および遮断（全閉）します。これらのゲートバルブは、水道水、下水、建設、石油、化学、食品、製薬、繊維、電力、海洋、冶金、エネルギーシステムなどの配管における調整および遮断装置として広く使用されています。
特徴
1. 両側で媒体がどちらの方向にも流れることができ、取り付けが容易です。ゲートバルブの流路は両側で対称です。
2. 構造長（ケーシングの2つの接続端面の間の距離）が小さいです。
3. シンプルな形状、短い構造長、優れた製造プロセス、および幅広い適用範囲。
モデル選択
ゲートバルブ
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| バルブ材質 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| アクチュエータ | 1) 単動（スプリングリターン） 2) 両動 | |||
| 付属品 | 1) リミットスイッチ 2) ソレノイドバルブ 3) フィルター 4) ポジショナー 5) ウォームギア | |||
