詳細情報 |
|||
| ボディ材質: | CF8、CF8M、CF3、CF3M、WCB | 構造: | 上昇の茎 |
|---|---|---|---|
| 標準: | アンシ | サイズ: | 4" ~12" |
| 温度: | 高い温度 | 色: | 銀 |
| ハイライト: | 鍛造スチールゲートバルブ,弾力性のあるゲートバルブ |
||
製品の説明

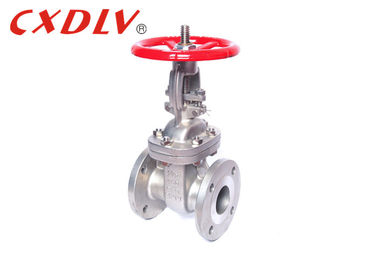

ANSIの適用範囲が広いウェッジ仕切り弁の倍のフランジの終わりの分離150のクラス
指定
適当な標準:
- ゲート弁、API600
- 鋼鉄弁、ASME B16.34
- 向かい合ってASME B16.10
- 端はASME B16.5/ASME B16.47フランジを付けたようになります
- バット溶接はASME B16.25を終えます
- 点検およびテストAPI 598
サイズの範囲:
- 1/2 " ~12"
圧力評価:
- ASMEのCL、150、300、
温度較差:
- -196°C~650°C
適用
ゲート弁のゲートは2つの密封の表面を備えています。最も一般的なウェッジ仕切り弁の形態の2つの密封の表面くさび形。刃物角は弁変数、通常5ºと変わり、中型の温度は2°52程に高くないです'。ウェッジ仕切り弁のゲートは堅いゲートと呼ばれる全体に作ることができます;それはまたprocessabilityを改善し、機械化プロセスの間にシーリング表面の角度の偏差を補うためにわずか変形を作り出すことができるゲートに作ることができます。板は弾力性のあるシャッターと電話されます。
| サイズ | L （RF） | d | H | H1 | W | W1 |
| 1/2」 | 108 | 14 | 195 | / | 120 | / |
| 3/4" | 117 | 19 | 210 | / | 120 | / |
| 1" | 127 | 25 | 240 | / | 140 | / |
| 1 1/4" | 140 | 32 | 300 | / | 180 | / |
| 1 1/2」 | 165 | 38 | 395 | / | 200 | / |
| 2" | 216 | 51 | 400 | / | 200 | / |
| 2 1/2」 | 241 | 64 | 435 | / | 200 | / |
| 3つ | 283 | 76 | 515 | / | 250 | / |
| 4つ | 305 | 102 | 595 | / | 280 | / |
| 5つ | 381 | 127 | 725 | / | 280 | / |
| 6つ | 403 | 152 | 780 | 820 | 300 | 310 |
| 8つ | 419 | 203 | 975 | 1020 | 350 | 310 |
| 10" | 457 | 330 | 1150 | 1200 | 400 | 310 |
| 12" | 502 | 356 | 1380 | 1430 | 450 | 310 |
特徴
1. 安定した質:プロセス、微妙に違うおよび広範囲の点検中の質の監視を実行して下さい!
2. 適正価格:有効な内部コストの制御、費用を減らすことおよび顧客に寄与すること!
3. 速い配達:高度の生産ライン、短くされる十分なストッキング受渡し時間!
モデル選択
ゲート弁
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 弁Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| アクチュエーター | 1) 単動（ばねのリターン） 2）二重機能 | |||
| 付属品 | 1) 限界スイッチ2）電磁弁3）フィルター 4）ポジシァヨナー5）の暖かいギヤ | |||
