詳細情報 |
|||
| 体材: | CF8,CF8M,CF3,CF3M,WCB | 構造: | 上昇の茎 |
|---|---|---|---|
| 標準: | GB/ANSI | サイズ: | DN32〜DN350 |
| 温度: | -20〜180DEG c | 色: | 銀 |
| ハイライト: | PN16RF フレンズ式ゲートバルブ,ハンドル・ホイール・フラングド・ゲート・バルブ,CF8M フランジェドゲートバルブ |
||
製品の説明

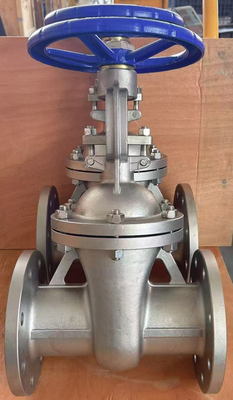

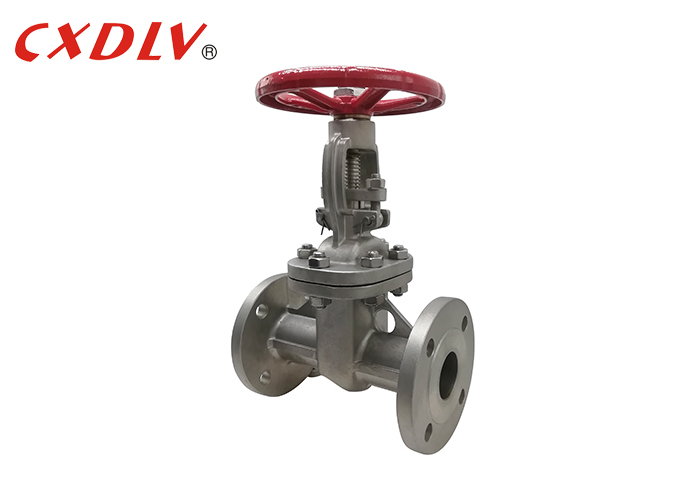

CF8M フレンズ式ゲートバルブ PN16RF ハンドルホイール
仕様
適用される基準:
- ゲートバルブ API600
- 鋼閥,ASME B1634
- ASME B16 面対面10
- エンドフラングス ASME B16.5/ASME B16.47
- バット・ウェルディングはASME B16で終わります25
- 検査と試験 API 598
サイズ範囲:
- DN15~DN300
圧力を指定する:
- PN16~PN40
温度範囲:
- -196°C~650°C
適用する
市場で使用されている一般的なゲートバルブは,長い間漏れまたは腐っている.欧州の高技術ゴムとバルブ製造技術によって生産された高級ゴムシールバルブを導入一般的なゲートバルブ密封,腐食,その他の弾性座席の欠陥を克服します.密封弁は,良い密封効果を達成するために軽い弾性変形補償効果を生成するために弾性ラムを使用. バルブは,ライトスイッチ,信頼性の高い密封,良い弾性メモリと長い使用寿命の利点があります. 広範囲に利用することができます 蛇口水,下水道,建設,石油,化学,食品,薬剤制御・傍受装置として使用される. 制御・傍受装置として使用される.
| サイズ | L ((RF) | d | H | H1 | W | W1 |
| 半インチ | 108 | 14 | 195 | / | 120 | / |
| 3/4 インチ | 117 | 19 | 210 | / | 120 | / |
| 1 " | 127 | 25 | 240 | / | 140 | / |
| 1 1/4 インチ | 140 | 32 | 300 | / | 180 | / |
| 1 1/2 インチ | 165 | 38 | 395 | / | 200 | / |
| 2 " | 216 | 51 | 400 | / | 200 | / |
| 2 1/2 インチ | 241 | 64 | 435 | / | 200 | / |
| 3cm | 283 | 76 | 515 | / | 250 | / |
| 4インチ | 305 | 102 | 595 | / | 280 | / |
| 5インチ | 381 | 127 | 725 | / | 280 | / |
| 6インチ | 403 | 152 | 780 | 820 | 300 | 310 |
| 8インチ | 419 | 203 | 975 | 1020 | 350 | 310 |
| 10インチ | 457 | 330 | 1150 | 1200 | 400 | 310 |
| 12インチ | 502 | 356 | 1380 | 1430 | 450 | 310 |
特徴
1バルブ内部は耐腐蝕性,耐腐蝕性のある鋼と銅合金材料ででき,過酷な作業環境に適応するために下水道システムで使用できます.
2サイズも小さく重量も軽く 設置・修理も簡単
3. バルブストームは3つのOリングで密封されており,スイッチのスイッチは軽くて水密です.
モデル選択
ゲートバルブ
| スタンダード | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| バルブ材料 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| アクチュエータ | 1) シングル・アクション ((春の帰還) 2) ダブル・アクション | |||
| アクセサリー | 1) 制限スイッチ 2) 電磁弁 3) フィルター 4) ポジショナー 5) 暖房装置 | |||
