詳細情報 |
|||
| 体材: | CF8,CF8M,CF3,CF3M,WCB | 標準: | GB |
|---|---|---|---|
| サイズ: | DN80〜DN100 | 温度: | -196°C〜650°C |
| 色: | 銀 | シール: | 金属のシール |
製品の説明

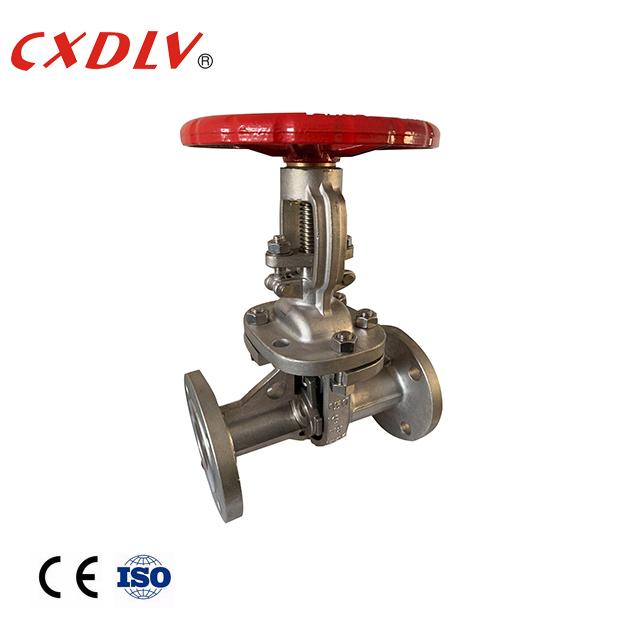

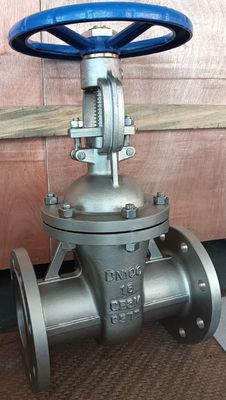

上昇幹 フランジドゲートバルブ 柔軟なクイージドボット
仕様
適用される基準:
- 面対面の寸法:GB/T 12221
- エンドフラングの寸法:GB/T 9113
- アンス・B1634
- テスト:API598
サイズ範囲:
- DN50~DN350
圧力を指定する:
- PN16~PN40
温度範囲:
- -20°C~180°C
適用する
The Z41 National Standard Manual Flange Gate Valve is one of the most common on-off valves that utilizes the up and down work of the gate to connect (open) and shut off (fully close) the fluid medium in the pipeこれらのゲートバルブは,広範囲に管道,水道,下水道,建設,石油,化学,食品,医薬品,繊維,電力などのコンディショニングおよびシャットオフ装置として使用されています.海洋エネルギーシステムについてです
| DN | L について | D | D1 | D2 | b-f | z-φd | H |
| 32 | 180 | 135 | 100 | 78 | 16 - 2 | 4〜18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4〜18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4〜18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4〜18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8 から 18 まで | 390 |
特徴
1介質は両側から任意の方向に流れるので,設置が簡単です.ゲートバルブチャネルは両側で対称です.
2構造の長さ (外蓋の2つの接続端面間の距離) は小さい.
3シンプルな形,短い構造長,優れた製造プロセス,幅広い用途.
モデル選択
ゲートバルブ
| スタンダード | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| バルブ材料 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| アクチュエータ | 1) シングル・アクション ((春の帰還) 2) ダブル・アクション | |||
| アクセサリー | 1) 制限スイッチ 2) 電磁弁 3) フィルター 4) ポジショナー 5) 暖房装置 | |||
