詳細情報 |
|||
| 機体材料: | CF8,CF8M,CF3,CF3M,WCB | 構造: | 上昇の茎 |
|---|---|---|---|
| スタンダード: | ANSI,ASME,API,DIN,JIS,GB | 温度: | 高温 |
| ハイライト: | RFフレンズ型ゲートバルブ,バルトフレンジ型ゲートバルブ,ANSI フランジゲートバルブ |
||
製品の説明

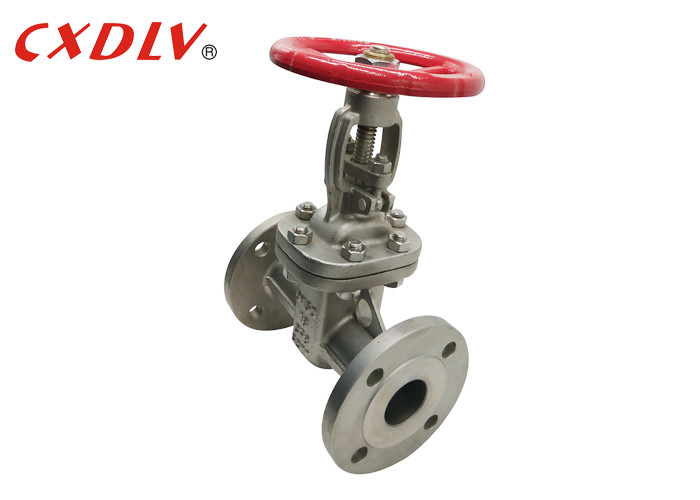

ステンレス鋼 ANSI 150LBFull Port ボルト付き RF フレンズ型ゲートバルブ CF8/CF8M
仕様
適用される基準:
- JIS B2002 に基づく面対面
- JIS B2212-B213 に準拠する端フレンズ
- 検査とテスト JIS B2003
サイズ範囲:
- DN15~DN300
圧力を指定する:
- JIS 10K
温度範囲:
- -29°C~185°C
適用される介質:
- 水,油,空気と腐食性のある液体
適用する
明るい棒ゲートバルブ,RRHX (Z41X) オープン棒弾性座席密封ゲートバルブは新しいタイプの製品です.水道システムに適応するために 外国先端技術の導入が修正されました弾性座席密封門弁は,従来の門弁の代替製品です. バルブが固定されている場合は,通常,電池が固定されている状態で,電池が固定されている場合,軽い変形補償効果を生成するために弾性ラムを使用し,良い密封効果を達成. バルブには,ライトスイッチ,信頼性の高い密封,良好な弾性メモリ,長い使用寿命の利点があります. 蛇口水などの流体パイプラインの調節およびシャットオフ装置として使用されます.排水建設,石油,化学,食品,医療,繊維,電気,造船,金属,エネルギーシステム
| サイズ | L ((RF) | d | H | H1 | W | W1 |
| 半インチ | 108 | 14 | 195 | / | 120 | / |
| 3/4 インチ | 117 | 19 | 210 | / | 120 | / |
| 1 " | 127 | 25 | 240 | / | 140 | / |
| 1 1/4 インチ | 140 | 32 | 300 | / | 180 | / |
特徴
1. 低流体抵抗
2開閉するトルクは小さいので,開閉は簡単です.
3中流の流れ方向は制限されず,流れを妨げず,パイプラインの圧力を低下させません.
モデル選択
ゲートバルブ
| スタンダード | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| バルブ材料 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| オペレーション | 手車操作 |
|||
