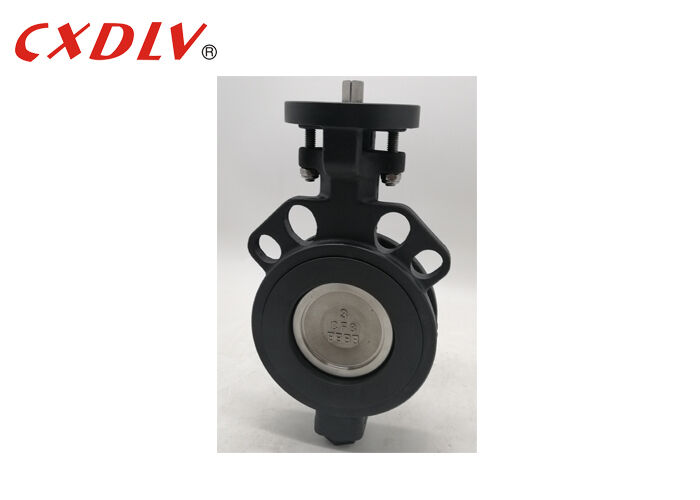

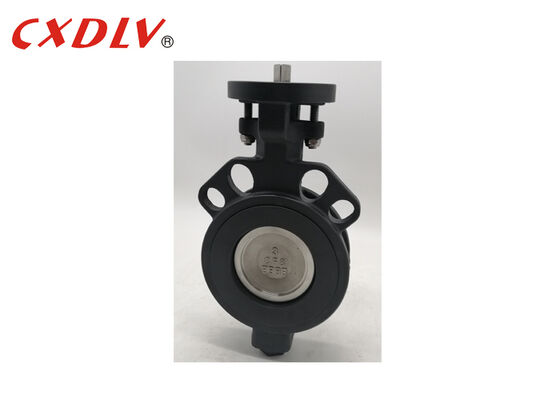

ダブル偏心高性能バタフライバルブ ステンレス鋼ウェーハ型 JIS10K/ANSI150LB

                   二重偏心高性能バタフライバルブ ステンレス鋼ウェーハタイプ JIS10K/ANSI150LB

仕様

1. 適用規格：
* 設計と製造：GB/T12238-2005
* 接続：JB/T79-94(2)
* 対面寸法：GB/T12221(20)
* 試験と検査：JB/T9092-1999
2. サイズ範囲：
- DN50～DN500
3. 圧力定格：
- PN16～PN40、JIS10K、ANSI150LB
4. 温度範囲：
- -20℃～185℃

 用途

      バタフライバルブは、フラップバルブとも呼ばれ、シンプルな調整バルブです。 低圧パイプライン媒体の切り替え制御に使用できるバタフライバルブは、閉鎖部材（バルブまたはディスク）がバルブシャフトを中心に回転して開閉を行うディスクです。一種のバルブです。
      バタフライバルブのディスクは、パイプの直径方向に設置されています。 バタフライバルブは構造が簡単で、サイズが小さく、軽量です。 わずか数個の部品で構成されており、90°回転させるだけで素早く開閉できます。 操作は簡単で、バルブは優れた流体制御特性を備えています。 バタフライバルブが全開位置にある場合、ディスクの厚さが媒体がバルブ本体を通過する際の唯一の抵抗となるため、バルブによって発生する圧力降下は小さく、より優れた流量制御特性を備えています。

強度

1. バタフライバルブは、泥を輸送し、パイプの口で最小量の液体を蓄積できます。 低圧で良好なシールを達成できます。 調整性能は良好です。
2. バタフライプレートの合理化された設計により、流体抵抗損失が小さく、省エネ製品と言えます。

モデル選択
