商品の詳細:
お支払配送条件:
|
ボディ材質: | WCB | 座席材料: | ポリテトラフルオロエチレン |
---|---|---|---|
構造: | 二重奇人 | 標準: | アンシ |
サイズ: | 8" | 中: | 水オイル ガス |
ハイライト: | ウエファー様式の蝶弁,ウエハバタフライ弁 |

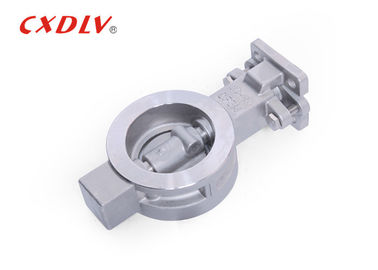

ASTMファースト・クラスの電気で作動させた蝶弁Dn200のウエファーの蝶逆止弁
指定
1. 適当な標準:
*設計および製造業:ASTM A351 304
*関係:JB/T79- 94(2)
*向かい合って次元:ANSI/ASME B16.5
*テストおよび点検:API STD598-84
2. サイズの範囲:
- 1/2 " ~24"
3. 圧力評価:
- 150LB~600LB
4. 温度較差:
- -20°C~185°C
適用
蝶弁、別名折り返し弁は、簡単な調整弁です。中型低圧のパイプラインの切換え制御に使用することができる蝶弁は意味します最後のメンバーが(弁かディスク)開始および完了を達成するために弁シャフトのまわりで回るディスクであることを。一種の弁。弁がさまざまなタイプの空気、水、蒸気、さまざまな腐食性媒体、泥、オイル、液体の金属および放射性媒体のような液体の流れを制御するのに使用することができます。主にパイプラインで切り、絞って下さい。蝶弁の入り口および最後のメンバーは開始の目的をおよび完了または調節達成するためにバルブ本体の自身の軸線のまわりで回るディスク型の蝶版です。
サイズ | L | C | Y | E | G |
2" | 43 | 96 | 50 | 38 | 124 |
2 1/2」 | 49 | 119 | 48 | 59 | 194 |
3つ | 49 | 132 | 74 | 73 | 203 |
4つ | 54 | 157 | 97 | 95 | 216 |
5つ | 64 | 186 | 111 | 111 | 217 |
6つ | 57 | 216 | 146 | 142 | 235 |
8つ | 64 | 270 | 194 | 188 | 270 |
10" | 71 | 324 | 243 | 236 | 329 |
12" | 81 | 381 | 289 | 282 | 357 |
強さ
1. 便利、省力化開閉することは、速く小さい流動抵抗、頻繁に作動することができます。
2.単純構造、大口径弁のために適した小型、短い構造の長さ、軽量小型。
3.泥、管の口で集まる最小限の液体を運ぶことができます。
4.低圧の下で、よいシールを達成できます。
モデル選択
標準 | ANSI | GB | JIS | DIN |
圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
モデル | 1) 高いプラットホーム モデル2)ハンドル モデル |
