詳細情報 |
|||
| ボディ材質: | ステンレス鋼/wcb | 構造: | 二重風変り |
|---|---|---|---|
| 標準: | アンシ | サイズ: | 6" |
| 中: | 水オイル ガス | 接続: | ウエファーのタイプ |
| ハイライト: | ウエハ型バタフライバルブ,ウエハバタフライ弁 |
||
製品の説明

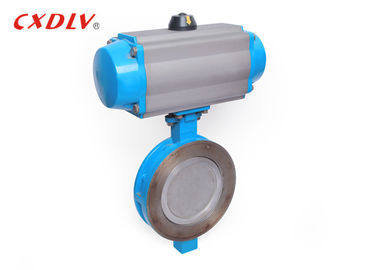

柔らかい座席空気の作動させたウエファーの蝶弁4インチANSI/GBの標準
指定
1. 適当な標準:
*設計および製造業:ASTM A351 304
*関係:JB/T79- 94(2)
*向かい合って次元:ANSI/ASME B16.5
*テストおよび点検:API STD598-84
2. サイズの範囲:
- 1/2 " ~24"
3. 圧力評価:
- 150LB~600LB
4. 温度較差:
- -20°C~185°C
適用
電気調節の蝶弁はタイプの電気弁および電気制御弁です。主要な関係方法は次のとおりです:産業オートメーション制御の分野の重要な実行ユニットであるウエファー タイプします、およびフランジのタイプは。電気調節の蝶弁の取付けのための2つの主要なポイント:設置位置、高さおよび入口および出口の方向は設計の品質を満たさなければなりません。媒体の方向がバルブ本体で印が付いている矢の方向に一貫するべきである流れ関係が堅くしっかりするべきであることに注目すれば。電気調節の蝶弁は取付けの前に点検されなければなりません。弁のネームプレートは現在の国民標準的な「一般的な弁の印」GB12220に従うべきです。
| サイズ | L | C | Y | E | G |
| 2" | 43 | 96 | 50 | 38 | 124 |
| 2 1/2」 | 49 | 119 | 48 | 59 | 194 |
| 3つ | 49 | 132 | 74 | 73 | 203 |
| 4つ | 54 | 157 | 97 | 95 | 216 |
| 5つ | 64 | 186 | 111 | 111 | 217 |
| 6つ | 57 | 216 | 146 | 142 | 235 |
| 8つ | 64 | 270 | 194 | 188 | 270 |
| 10" | 71 | 324 | 243 | 236 | 329 |
| 12" | 81 | 381 | 289 | 282 | 357 |
強さ
弁茎はによ棒の構造です。処置を癒やし、和らげた後、それによい広範囲の機械特性、耐食性および傷の抵抗があります。蝶弁が開閉されたりとき、弁茎は持ち上がる操作だけを回し、行いません。弁茎のパッキングは壊れて容易ではないし、シーリングは信頼できます。蝶版の円錐形ピンによって固定され、穿孔器のタイプを防ぐように弁茎および蝶版が偶然壊れているとき突出の端は弁茎が倒れることを防ぐために設計されています。
モデル選択
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| モデル | 1) 高いプラットホーム モデル2）ハンドル モデル | |||
