商品の詳細:
お支払配送条件:
|
| ボディ材質: | WCB | 座席材料: | ポリテトラフルオロエチレン |
|---|---|---|---|
| 構造: | 二重奇人 | 標準: | アンシ |
| サイズ: | 6" | 中: | 水オイル ガス |
| ハイライト: | ウエハ型バタフライバルブ,ウエファー様式の蝶弁 |
||

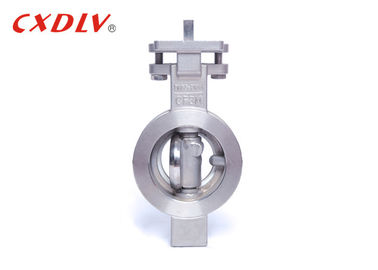

さまざまな液体金属のシールのための大口径のウエファーの蝶弁
指定
1. 適当な標準:
*設計および製造業:ASTM A351 304
*関係:JB/T79- 94(2)
*向かい合って次元:ANSI/ASME B16.5
*テストおよび点検:API STD598-84
2. サイズの範囲:
- 1/2 " ~24"
3. 圧力評価:
- 150LB~600LB
4. 温度較差:
- -20°C~185°C
適用
座席密封の表面層は温度抵抗力があり、防蝕合金材料と沈殿します。多層柔らかい積み重ねのシーリング リングは弁の版で固定です。従来の蝶弁によって比較されて、蝶弁に開始で高温抵抗、軽い操作、摩擦および完了がないし、閉まるときシールは伝達メカニズムのトルクの増加と償われ、蝶弁は改良されます。耐用年数を拡張するシーリング性能そして利点。
| サイズ | L | C | Y | E | G |
| 2" | 43 | 96 | 50 | 38 | 124 |
| 2 1/2」 | 49 | 119 | 48 | 59 | 194 |
| 3つ | 49 | 132 | 74 | 73 | 203 |
| 4つ | 54 | 157 | 97 | 95 | 216 |
| 5つ | 64 | 186 | 111 | 111 | 217 |
| 6つ | 57 | 216 | 146 | 142 | 235 |
| 8つ | 64 | 270 | 194 | 188 | 270 |
| 10" | 71 | 324 | 243 | 236 | 329 |
| 12" | 81 | 381 | 289 | 282 | 357 |
強さ
1。シーリング表面材料はゴムおよびプラスチックから一般に成っています、従って低圧のシーリング性能はよいです。
2.取付けること容易。
3.適用範囲が広いおよび労働セービング操作、マニュアル、電気の、空気および油圧モードは利用できます。
モデル選択
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| モデル | 1) 高いプラットホーム モデル2）ハンドル モデル | |||
