商品の詳細:
お支払配送条件:
|
ボディ材質: | SUS304 | 座席材料: | ポリテトラフルオロエチレン |
---|---|---|---|
構造: | 二重奇人 | 標準: | GB |
サイズ: | DN300 | 中: | 水オイル ガス |
ハイライト: | ウエハ型バタフライバルブ,ウエファー様式の蝶弁 |

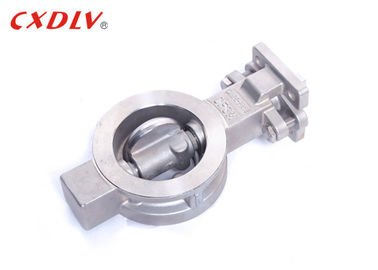

作動する水オイル ガスのウエファーの蝶弁の倍のフランジの端ギヤのため
指定
1. 適当な標準:
*設計および製造業:GB/T12238-2005
*関係:JB/T79- 94(2)
*向かい合って次元:GB/T 12221(20)
*テストおよび点検:JB/T9092-1999
2. サイズの範囲:
- DN50~DN500
3. 圧力評価:
- PN16~PN40
4.Temperature範囲:
- -20°C~185°C
適用
蝶弁、別名折り返し弁は、簡単な調整弁です。中型低圧のパイプラインの切換え制御に使用することができる蝶弁は最後のメンバーが(弁かディスク)開始および完了を達成するために弁シャフトのまわりで回るディスクであることを意味します。一種の弁。
蝶弁のディスクは管の直径の方向に取付けられます。蝶弁は構造で簡単、小さく軽いです重量で。それは少数の部品だけから成り、回転90°だけによってすぐに開閉されるできます。操作は簡単であり、弁によい流動制御特徴があります。蝶弁が十分に開位置にあるとき、ディスクの厚さは媒体がバルブ本体を、従って弁によって発生する圧力降下は小さいです貫流する、従ってよりよいフロー制御の特徴がありますとき唯一の抵抗です。
DN | L | C | Y | E | G |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
強さ
1. 蝶弁は泥を運び、管の口で最小限の液体を集めることができます。よいシールを低圧で達成することができます。調節の性能はよいです。
2。蝶版の合理化された設計は省エネ プロダクトとして、流動抵抗の損失小さいです、記述することができます。
モデル選択
標準 | ANSI | GB | JIS | DIN |
圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
モデル | 1) 高いプラットホーム モデル2)ハンドル モデル |
