| MOQ: | 1 羽 |
| 価格: | 交渉可能 |
| 標準パッケージ: | 別の弁の構造に従う適した合板の箱 |
| 配達期間: | 5~25の仕事日 |
| 決済方法: | T/T、Paypal、ウェスタン・ユニオン、D/A、L/C、D/P、MoneyGram |
| 供給能力: | 500pcs/mon |

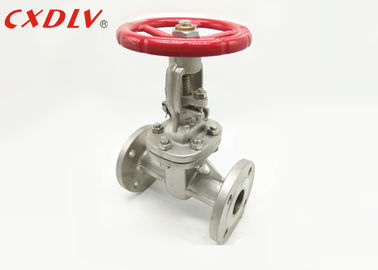

GBはゲート弁つく上昇の茎の水門の弾力性のあるのフランジを付けたようになりました
指定
適当な標準:
- 向かい合って次元:GB/T 12221
- 端のフランジ次元:GB/T 9113
- DESING:ANSI B16.34
- テスト:API598
サイズの範囲:
- DN15~DN300
圧力評価:
- PN16~PN40
温度較差:
- -196°C~650°C
適用
ゲート弁は開始および最後のメンバーのシャッターです。ゲートの進行方向は液体の方向に垂直です。ゲート弁は十分に開き、十分に閉鎖しますただ。ドアの変数は異なっています、通常5°。中型の温度は高くないとき、2°52です。『。manufacturabilityを改善し、機械化プロセスの間にシーリング表面の角度の偏差を補って下さい。この種類のラムは伸縮性があるラムと呼ばれます。
| DN | L | D | D1 | D2 | b-f | z-φd | H |
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 610 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
| 250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080 |
特徴
1. 流れの抵抗は小さいです。バルブ本体の内部の中型の道はまっすぐです、媒体は直線で流れ、流れの抵抗は小さいです。
2。それは開閉するときより多くの労働セービングです。切断弁によって比較されて、シャッターの進行方向は開いているまたは閉鎖しているかどうか、媒体の流れの方向に垂直です。
3.高い高さ、長い開始および閉鎖時。シャッターの開始そして最後の打撃は大きく、低下はねじによって行われます。
モデル選択
ゲート弁
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 弁Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| アクチュエーター | 1) 単動（ばねのリターン） 2）二重機能 | |||
| 付属品 | 1) 限界スイッチ2）電磁弁3）フィルター 4）ポジシァヨナー5）の暖かいギヤ | |||
|
|
