| MOQ: | 1 羽 |
| 価格: | 交渉可能 |
| 標準パッケージ: | 別の弁の構造に従う適した合板の箱 |
| 配達期間: | 5~25の仕事日 |
| 決済方法: | T/T、Paypal、ウェスタン・ユニオン、D/A、L/C、D/P、MoneyGram |
| 供給能力: | 500pcs/mon |

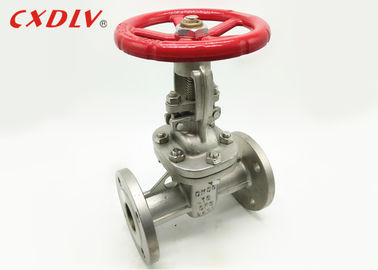

上昇の茎はゲート弁管付属品ギヤ力のくさびのためのフランジを付けたようになりました
指定
適当な標準:
- 向かい合って次元:GB/T 12221
- 端のフランジ次元:GB/T 9113
- DESING:ANSI B16.34
- テスト:API598
サイズの範囲:
- DN15~DN300
圧力評価:
- PN16~PN40
温度較差:
- -196°C~650°C
適用
Z41国民標準的な手動フランジのゲート弁は（開く）接続し、（十分に終わり）管の流動媒体を止めるのにゲートの仕事を上下に利用する共通のオンオフ弁の1つです。これらのゲート弁は水道水、下水、構造、石油、化学薬品、食糧、薬剤のようなパイプラインの調節および切断装置として広く利用されています、織物、電力、海兵隊員、冶金学およびエネルギー・システム。
| DN | L | D | D1 | D2 | b-f | z-φd | H |
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 610 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
| 250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080 |
特徴
1. 媒体は取付け易い両側のあらゆる方向で流れることができます。ゲート弁チャネルは両側で対称です。
2。構造（包装の2つの接続の端の表面間の間隔）の長さは小さいです。
3.簡単な形、短い構造の長さ、よい製造工程および広い適用は及びます。
モデル選択
ゲート弁
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 弁Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| アクチュエーター | 1) 単動（ばねのリターン） 2）二重機能 | |||
| 付属品 | 1) 限界スイッチ2）電磁弁3）フィルター 4）ポジシァヨナー5）の暖かいギヤ | |||
|
|
| MOQ: | 1 羽 |
| 価格: | 交渉可能 |
| 標準パッケージ: | 別の弁の構造に従う適した合板の箱 |
| 配達期間: | 5~25の仕事日 |
| 決済方法: | T/T、Paypal、ウェスタン・ユニオン、D/A、L/C、D/P、MoneyGram |
| 供給能力: | 500pcs/mon |
上昇の茎はゲート弁管付属品ギヤ力のくさびのためのフランジを付けたようになりました
指定
適当な標準:
- 向かい合って次元:GB/T 12221
- 端のフランジ次元:GB/T 9113
- DESING:ANSI B16.34
- テスト:API598
サイズの範囲:
- DN15~DN300
圧力評価:
- PN16~PN40
温度較差:
- -196°C~650°C
適用
Z41国民標準的な手動フランジのゲート弁は（開く）接続し、（十分に終わり）管の流動媒体を止めるのにゲートの仕事を上下に利用する共通のオンオフ弁の1つです。これらのゲート弁は水道水、下水、構造、石油、化学薬品、食糧、薬剤のようなパイプラインの調節および切断装置として広く利用されています、織物、電力、海兵隊員、冶金学およびエネルギー・システム。
| DN | L | D | D1 | D2 | b-f | z-φd | H |
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 610 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
| 250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080 |
特徴
1. 媒体は取付け易い両側のあらゆる方向で流れることができます。ゲート弁チャネルは両側で対称です。
2。構造（包装の2つの接続の端の表面間の間隔）の長さは小さいです。
3.簡単な形、短い構造の長さ、よい製造工程および広い適用は及びます。
モデル選択
ゲート弁
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 弁Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| アクチュエーター | 1) 単動（ばねのリターン） 2）二重機能 | |||
| 付属品 | 1) 限界スイッチ2）電磁弁3）フィルター 4）ポジシァヨナー5）の暖かいギヤ | |||
