商品の詳細:
お支払配送条件:
|
ボディ材質: | CF8、CF8M、WCB、CF3、CF3M | 座席材料: | 金属 |
---|---|---|---|
構造: | 上昇の茎 | 標準: | アンシ |
サイズ: | 1/2 " ~1/1/4" | 中: | 水オイル ガス |
ハイライト: | 鍛造スチールゲートバルブ,弾力性のあるゲートバルブ |

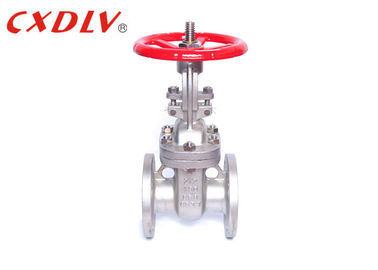

水路のゲート弁の倍を通してフランジは弾力性のあるくさびANSIの標準を終えます
指定
適当な標準:
- ゲート弁、API600
- 鋼鉄弁、ASME B16.34
- 向かい合ってASME B16.10
- 端はASME B16.5/ASME B16.47フランジを付けたようになります
- バット溶接はASME B16.25を終えます
- 点検およびテストAPI 598
サイズの範囲:
- 1/2 " ~12"
圧力評価:
- ASMEのCL、150、300、
温度較差:
- -196°C~650°C
適用
ゲート弁の開始そして最後のメンバーはゲートです。ゲートの進行方向は液体の方向に垂直です。ゲート弁は十分に開き、十分に閉鎖しまただ調節され、絞ることができません。ゲートは2つの密封の表面を備えています。共通モード ゲート弁の2つの密封の表面はくさび形を形作ります。刃物角は弁変数、通常50と中型の温度が高くないとき変わり、2°52 'です。ウェッジ仕切り弁のゲートは堅いゲートと呼ばれる全体に作ることができます;それはまたprocessabilityを改善し、処理の間にシーリング表面の角度の偏差を補うためにわずか変形を作り出すことができるゲートに作ることができます。板は弾力性のあるシャッターと電話されます。
サイズ | L (RF) | d | H | H1 | W | W1 |
1/2」 | 108 | 14 | 195 | / | 120 | / |
3/4" | 117 | 19 | 210 | / | 120 | / |
1" | 127 | 25 | 240 | / | 140 | / |
1 1/4" | 140 | 32 | 300 | / | 180 | / |
1 1/2」 | 165 | 38 | 395 | / | 200 | / |
2" | 216 | 51 | 400 | / | 200 | / |
2 1/2」 | 241 | 64 | 435 | / | 200 | / |
3つ | 283 | 76 | 515 | / | 250 | / |
4つ | 305 | 102 | 595 | / | 280 | / |
5つ | 381 | 127 | 725 | / | 280 | / |
6つ | 403 | 152 | 780 | 820 | 300 | 310 |
8つ | 419 | 203 | 975 | 1020 | 350 | 310 |
10" | 457 | 330 | 1150 | 1200 | 400 | 310 |
12" | 502 | 356 | 1380 | 1430 | 450 | 310 |
特徴
1. 平ら底バルブ シート、シールをより信頼できるようにする土の蓄積無し
2.彼弁の折り返しの全面的なパッケージNBR
3。弁のinternalsは下水設備で粗い労働環境に合わせるのに使用することができる防蝕および非錆の鋼鉄および銅合金材料から成っています。
4。流動抵抗は小さく、シーリング表面は媒体によってより少なく洗浄され、腐食します。
5.開閉してより多くの労働セービングはです。
6。媒体の流れ方向は限られていませんの妨害、圧力減少。
モデル選択
ゲート弁
標準 | ANSI | GB | JIS | DIN |
圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
弁Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
アクチュエーター | 1) 単動(ばねのリターン) 2)二重機能 | |||
付属品 | 1) 限界スイッチ2)電磁弁3)フィルター 4)ポジシァヨナー5)の暖かいギヤ |
