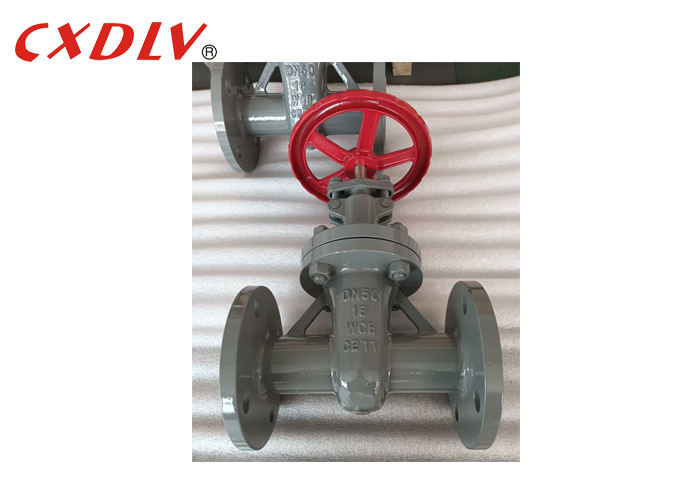

A216 WCB フランジゲートバルブ 非上昇ステム ハンドルホイール付き
商品の詳細:
| Place of Origin: | China |
| ブランド名: | CXDLV |
| 証明: | CE&ISO |
| Model Number: | Z45W-16C |
お支払配送条件:
| Minimum Order Quantity: | 1pc |
|---|---|
| 価格: | 交渉可能 |
| Packaging Details: | Suitable Plywood Cases according to different valves structure |
| Delivery Time: | 5~25 Work Days |
| Payment Terms: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Supply Ability: | 500pcs/Mon |
|
詳細情報 |
|||
| Body Material: | A216 WCB,CF3,CF3M | Trim: | #8 |
|---|---|---|---|
| Standard: | ANSI/JIS | Size: | 1/2"~10" |
| Medium: | Water, Oil ,Gas | Pressure: | ANSI150/ANSI300/PN16/PN25 |
| Wedge: | 13Cr | ||
製品の説明
A216 WCB フランジゲートバルブ、ハンドルホイール付き、ノンライジングステム
仕様
適用規格:
- ASME B16.34、API608 に準拠した設計と製造
- ASME B16.10 に準拠した対面寸法
- ASME B16.5 に準拠したエンドフランジ
- API 598 に準拠した検査と試験
サイズ範囲:
- 1/2"~14"
圧力定格:
- PN16/PN25/PN40, ANSI150/300、JIS10K
温度範囲:
- -20℃～185℃
ウェッジ:
- フレキシブル,
構造:
- NRS（ノンライジングステム）
用途
ゲートバルブは、幅広い用途で使用されています。水、油、圧縮ガスなどの一般用途向けに、複数のサイズと構成があります。消防本管の遮断や配水サービスには、特殊モデルが推奨されます。
ステンレス鋼ノンライジングステムゲートバルブは、都市施設、建設、水源プロジェクトなど、高い水質が要求される給排水システムで広く使用されています。バルブはノンライジングステム構造を採用しているため、設置スペースが必要な用途にも広く使用されています。
- 優れたシール性能、コンパクトな構造、設置スペースの節約
- 媒体の流れ方向は制限なし
- 小さな流体抵抗
- 耐腐食性、長寿命
| サイズ | L(RF) | d | H | H1 | W | W1 |
| 1 1/4" | 140 | 32 | 300 | / | 180 | / |
| 1 1/2" | 165 | 38 | 395 | / | 200 | / |
特徴
1)製品の特徴：国内外の先進規格の要件を満たし、信頼性の高いシール、優れた性能、美しい形状。
2)シールペアは高度で合理的であり、ゲートとバルブシートのシール面は、異なる硬度の硬質合金で表面溶接されており、シールは信頼性が高く、高硬度、耐摩耗性、高温耐性、耐食性、優れた耐摩耗性と長寿命です。
3)バルブステムは、調質および表面窒化処理により、優れた耐食性、耐摩耗性、耐摩耗性を備えています。さまざまな配管フランジ規格とフランジシール面形状を使用でき、さまざまなプロジェクトとユーザーの要件に対応できます。
4)使用範囲：この製品は、石油、化学、その他の産業で使用できます。
モデル選択
ゲートバルブ
| 規格 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K | PN16/PN40 |
| バルブ材質 | 1) CF8/SCS13/SS304 2) CF8M/SCS14/SS316 3) CF3/SS304L 4) CF3M/SS316L | |||
| 操作タイプ | ハンドホイール、ギア、電気、空気圧、ベアシャフトなど | |||
