詳細情報 |
|||
| 本体材質: | CF8、CF8M、A216 WCB、CF3、CF3M、C95800 | シート素材: | 金属 |
|---|---|---|---|
| 幹: | 上昇の茎 | 標準: | ANSI/JIS/GB |
| サイズ: | 1/2 " ~12" | 中くらい: | 水,石油,ガス |
| 繋がり: | フランジュ | ||
製品の説明

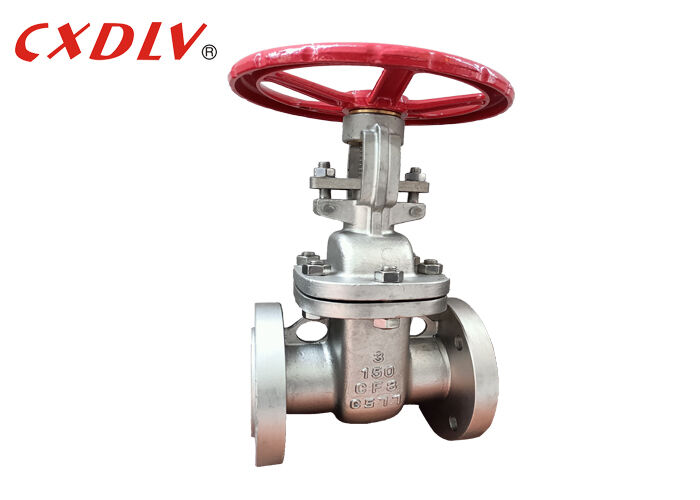

柔軟なクイージ CF8 ボディゲートバルブ Handle Wheel 外側 螺旋式とヨーカー上昇幹 ANSI150
仕様
適用される基準:
- ASME B16 に準拠した設計と製造34
- ASME B16 による面対面10
- ASME B16 に準拠する端フレンズ5
- API 598 に基づく検査と試験
サイズ範囲:
- 半インチ~12インチ
圧力を指定する:
- ANSI CL150/300
温度範囲:
- -20°C~185°C
クイッジ:
- 柔軟で
建設:
- フレンズ
適用する
Z41Wステンレス鋼のゲートバルブには コンパクトな構造があり 合理的な設計があり バルブ硬さも良好で 通路も滑らかで 流出抵抗係数が小さい密封面はステンレス鋼と硬合金でできています耐久性,柔軟なグラフィットパッケージ,信頼性の高いシール,軽量で柔軟な操作.水力発電所と熱発電所,作業圧が1.6mpa ~ 20.0mpa と -29°C ~ 185°C の作業温度
| サイズ | L ((RF) | d | H | H1 | W | W1 |
| 1 " | 127 | 25 | 240 | / | 140 | / |
| 1 1/4 インチ | 140 | 32 | 300 | / | 180 | / |
| 1 1/2 インチ | 165 | 38 | 395 | / | 200 | / |
| 2 " | 216 | 51 | 400 | / | 200 | / |
特徴
1) 製品の特徴:国内外の先進基準の要件を満たし,信頼性の高いシール,優れた性能,美しい形状.
2) 密封ペアが先進的で合理的な,ゲートとバルブ座席の密封表面は,硬度が異なる硬合金で溶接されている,密封は信頼性があり,硬度が高い,耐磨性高温耐性 耐腐蝕性 耐磨性 耐磨性 耐久性
3) 条件付けや表面のナイトライド処理によるバルブ幹は,良い耐腐蝕性,耐磨性,耐磨性があります.管道フレンズ標準とフレンズ密封表面形式の種類を使用することができます様々なプロジェクトやユーザーの要求に応えるため
4) 使用範囲:この製品は,石油,化学その他の産業で使用できます.
モデル選択
ゲートバルブ
| スタンダード | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K | PN16/PN40 |
| バルブ材料 | 1) CF8/SCS13/SS304 2) CF8M/SCS14/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 操作するタイプ | ハンドホイール,ギア,電気,気力,裸の軸など | |||
