| MOQ: | 1PC |
| 価格: | 交渉可能 |
| 標準パッケージ: | 別の弁の構造に従う適した合板の箱 |
| 配達期間: | 5~25の仕事日 |
| 決済方法: | T/T、Paypal、ウェスタン・ユニオン、D/A、L/C、D/P、MoneyGram |
| 供給能力: | 500pcs/Mon |

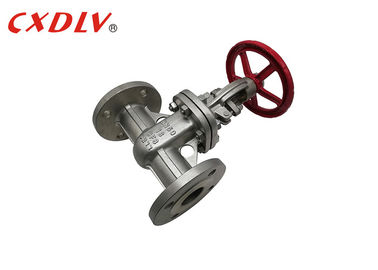

手動ハンドルCF8 CF8Mが付いているOEMのステンレス鋼のフランジの終えられたゲート弁
指定
適当な標準:
- 向かい合って次元:JIS B2002
- 端のフランジ次元:JIS B2212-B213
- DESING:ASME B16.34、API608
- テスト:JIS B2003、API6D
サイズの範囲:
- DN15~DN250
圧力評価:
- JIS10K
温度較差:
- -29°C~185°C
適用
ゲート弁は弁の版が準備中の縦の方向に沿って動かす弁です。それはまたprocessabilityを改善し、機械化プロセスの間にシーリング表面の角度の偏差を補うためにわずか変形を作り出すことができるゲートに作ることができます。板は弾力性のあるシャッターと電話されます。ゲート弁が閉鎖しているとき、シーリング表面は中型圧力によってだけ密封することができますラムのすなわち、シーリング表面は自動防漏式であるシーリング表面のシーリングを保障する中型圧力によって反対側のバルブ シートに対して押されます。ゲート弁のほとんどは密封するために強制されますすなわち、弁が閉鎖しているときシーリング表面のシーリングを保障するためにバルブ シートにゲートを押すように、外力は強制されます。
| DN | L | D | D1 | D2 | b-f | z-φd | H |
| 50 | 178 | 155 | 120 | 96 | 16 | 4-19 | 320 |
| 80 | 203 | 185 | 150 | 126 | 18 | 8-19 | 390 |
| 150 | 267 | 280 | 240 | 212 | 22 | 8-23 | 674 |
| 他のサイズのために連絡して下さい。 | |||||||
特徴
1. 高い高さ、長い開始および閉鎖時。シャッターの開始そして最後の打撃は大きく、低下はねじによって行われます。
2。水撃作用現象は作り出し易くないです。理由は操業停止の時間が長いことです。
3。媒体は取付け易い両側のあらゆる方向で流れることができます。ゲート弁チャネルは両側で対称です。
モデル選択
ゲート弁
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 弁Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
|
|
