詳細情報 |
|||
| 繋がり: | ウエハ | 手術: | ハンドル |
|---|---|---|---|
| プレッシャー: | PN40 | 製品名: | 1pc ボールバルブ |
| バルブ材質: | ステンレス鋼 CF8 CF8M | モデル: | Q71F-40P |
| サイズ範囲: | DN15～DN200 | 温度: | -20℃～350℃ |
製品の説明

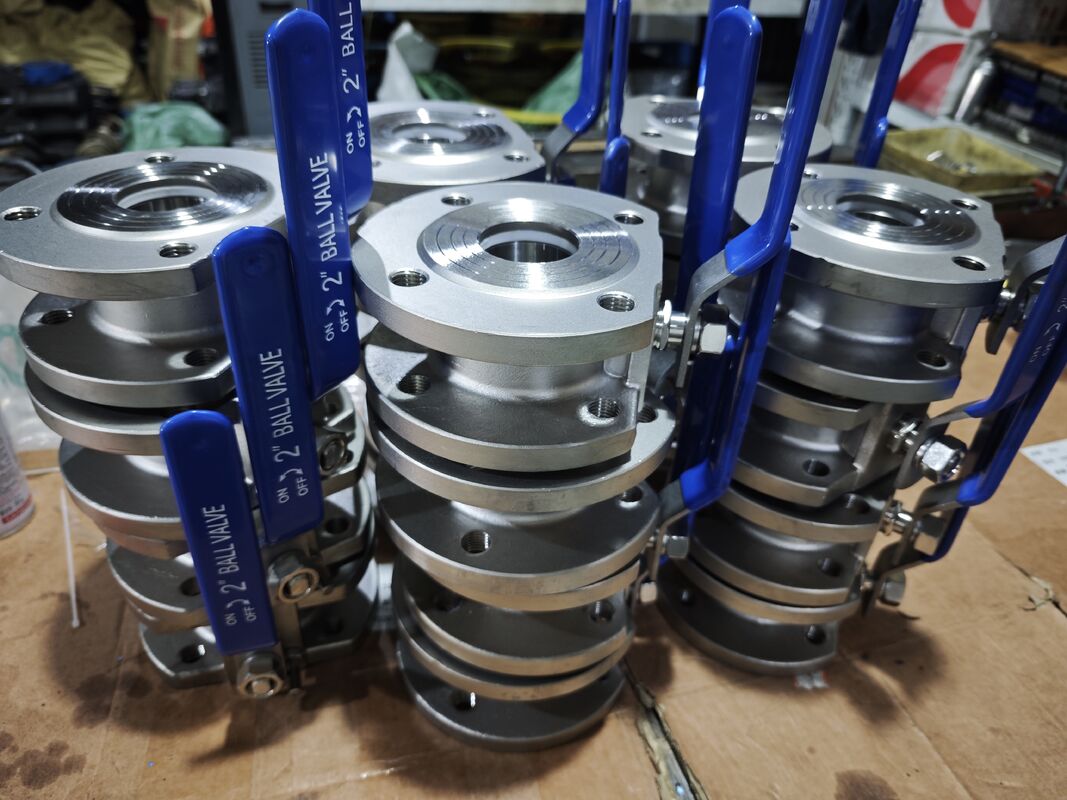

部品の交換に便利なイタリアの薄壁ボールバルブ. 不同鋼と炭素鋼のボールバルブ
一般的な特徴
イタリア ボールバルブ
適用される基準:
- 設計と製造: GB / T12237 / 1989
- 接続: JB / T79
- 防火試験: GB / T13927 - 1992
サイズ範囲:
- DN15 ~ DN200
定数圧力:
- PN40 (4.0 MPa)
温度制限:
- 20 °C ~ 350 °C
ワッフル型ボールバルブ管道設備ではPN1.0~2.5MPaの状態で使用されます.29~180°C (シールリングはRPTFE) または29~180°C (シールリングはPPLポリフェニレン)水,蒸気器,油,窒素酸,乙酸,カルバミド,採用された差弁材料の条件で,酸化性の介質が適用することができます..
| 単位:mm | |||||
| 圧力 | サイズ | L について | D | D1 | D2 |
| PN40 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
適用する
ウェッファーボールバルブは,石油,化学,金属,発電所,軽工業,その他の分野で広く使用され,オイル,水,ガス,パルプまたは繊維性液体を自動的に調整または切断することができます.
強さ
1防爆型幹デザイン
2完全なポート設計
3. ISO5211 直接マウントパッド
4フレンズ規格:GB
5密封材料と炭素鋼の様々なオプション
6ワッフルボールバルブ構造は シンプルで サイズも小さく 軽量です
モデル選択
ワッフルボールバルブ
| モデル番号 | 仕事 の 圧力 /MPA |
適用される温度 /°C |
適用される中間 |
| Q71F-40P | 4.0 | PTFE≤150 PPL≤250 |
窒素 |
| Q71F-25P | 2.5 | 窒素 | |
| Q71F-40Ti | 4.0 | 酸化する腐食媒体 | |
| Q71F-25Ti | 2.5 | 酸化する腐食媒体 |
