詳細情報 |
|||
| 繋がり: | ウエハ | 手術: | ハンドル |
|---|---|---|---|
| プレッシャー: | PN16/PN25 | 製品名: | 1pc ボールバルブ |
| バルブ材質: | 炭素鋼WCB | モデル: | Q71F-16C |
| サイズ範囲: | DN15～DN200 | 温度: | -20℃～350℃ |
| ハイライト: | 炭素鋼のWCB・ウェーファー・バルブ,速速交換する薄壁ボールバルブ,ISO5211 直接マウント イタリア設計 |
||
製品の説明

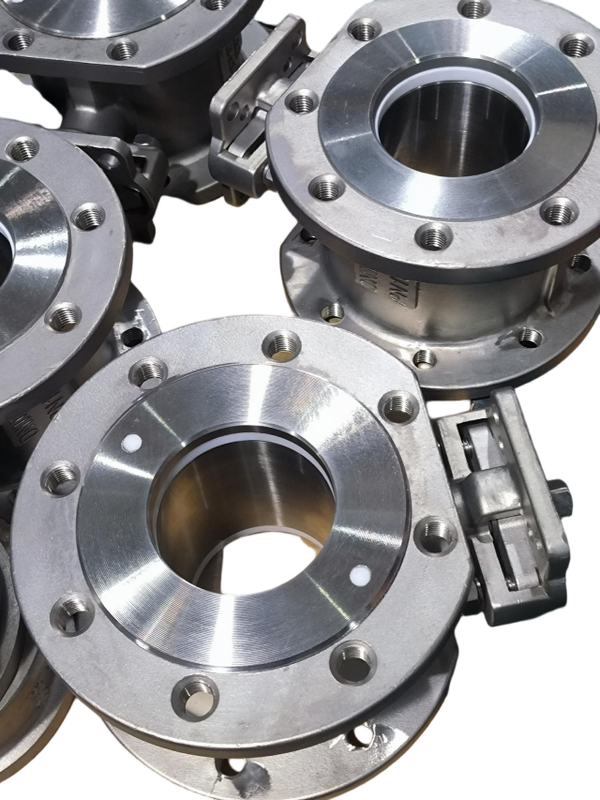

イタリア製薄肉ウェーハボールバルブ、クイックチェンジ部品付き - 炭素鋼WCBボールバルブ
一般機能
イタリア製ボールバルブ
適用規格:
- 設計・製造: GB / T12237 / 1989
- 接続: JB / T79
- 防火試験: GB / T13927 - 1992
サイズ範囲:
- DN15 ~ DN200
公称圧力:
- 構造 1.6 ~ 4.0 MPa
温度制限:
- 20 ℃ ~ 350 ℃
ウェーハタイプボールバルブ(または「イタリア製スーパーシン」タイプボールバルブと呼ばれる)は、PN1.0~2.5MPaの配管設備で使用され、作動温度は29~180℃(シールリングがRPTFEの場合)または29~180℃(シールリングがPPLポリフェニレンの場合)で、配管内の媒体の遮断または接続を行います。適用媒体は、水、蒸気、油、硝酸、酢酸、カルバミド、または酸化性媒体など、採用されるバルブ材質の違いにより適用可能です。
| 単位:mm | |||||
| 圧力 | サイズ | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
用途
ウェーハボールバルブは、石油、化学、冶金、発電所、軽工業などの分野で、石油、水、ガス、パルプまたは繊維状流体を自動調整または遮断するために広く使用できます。
強度
1. ブローアウト防止ステム設計
2. フルポート設計
3. ISO5211ダイレクトマウントパッド
4. フランジ規格: GB
5. 様々なシール材と炭素鋼オプション
6. ウェーハボールバルブ構造はシンプルで、サイズが小さく、軽量です。
モデル選択
ウェーハボールバルブ
| モデル番号 | 作動圧力 /Mpa |
適用温度 /℃ |
適用媒体 |
| Q71F-16C | 1.6 | PTFE≤150 PPL≤250 |
水、油、ガス |
| Q71F-25C | 2.5 | 水、油、ガス | |
