詳細情報 |
|||
| 力: | 作動操作 | 本体材質: | CF8M/CF8/WCB |
|---|---|---|---|
| 繋がり: | フランジュ | 構造: | フローティングボールバルブ |
| モデル: | フルポート | モデル番号: | Q44F-16P |
製品の説明

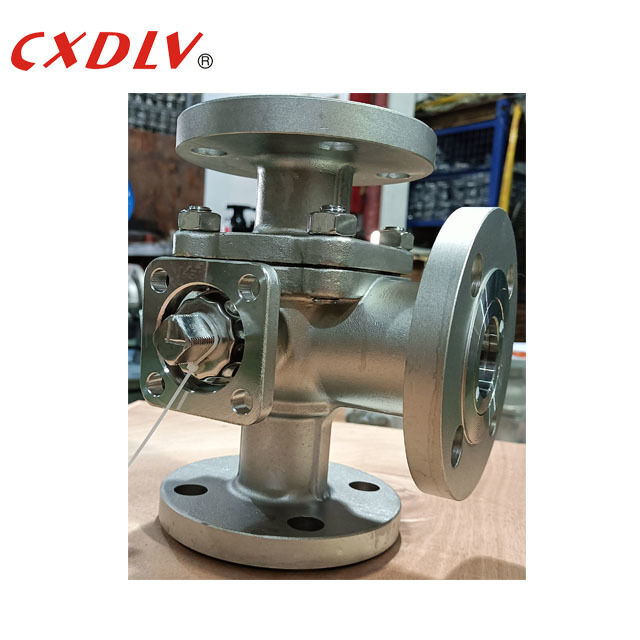

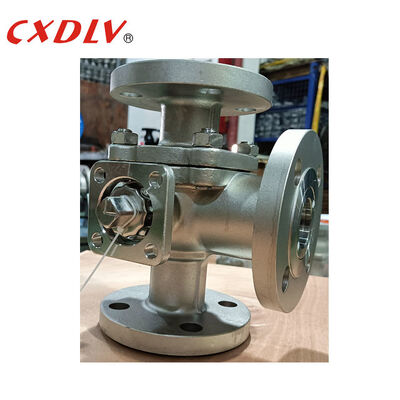

3ウェイ フルポート フランジエンド ボールバルブ Lポート PN16 ISO5211トップ付き
仕様 フルポート 3ウェイ ボールバルブ
適用規格:
- 設計・製造: GB12237-89
- 接続: HG/T20592
- 試験・検査: GB/T13927-1992
サイズ範囲:
- DN15 ～ DN200
圧力定格:
- PN16
温度範囲:
- -20℃～200℃
三方ボールバルブはT型とL型の2種類があります。T型は3つの直交する配管を相互に連通させ、第3の経路を遮断することで分割と合流の機能を持たせます。L型三方ボールバルブは、互いに直交する2本の配管のみを接続でき、同時に第3の配管を接続したままにすることはできず、分配のみが可能です。
| 圧力 | サイズ | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 |
3つのポートで設計された3ウェイバルブは、流路の分岐と混合を可能にします。この構成は多くの用途で汎用性がありますが、3ウェイボールバルブを購入する前に、どのポート構成がシステムに最適かを確認する必要があります。
3ウェイボールバルブの構成には、L型とT型の2種類があります。これは、バルブ全体のボアの形状によって決まります。それぞれに独自の特性があり、特定の用途で他のバルブよりも優れています。この記事では、L型とT型3ウェイボールバルブの主な違いについて説明し、システムに設置するバルブを探す際に、より情報に基づいた意思決定を行うのに役立つようにします。
用途
- 製油所
- 石油化学
- 化学プロセス機器
- プロセス制御用途
- 水・廃水用途
- パイプライン用途
特徴
- 90度および最大360度の間隔でロック可能なロックハンドル
- 高品質インベストメント鋳造部品
- 静電気防止アース装置
- ISOタイプのアクチュエータ取り付け構成
- 様々な特殊シート材質で利用可能
