ステンレス鋼炭素鋼固定ボールバルブ、手動フランジボールバルブ 水、油、ガス

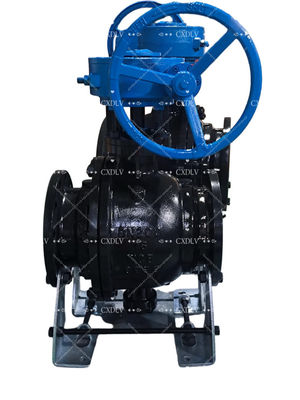

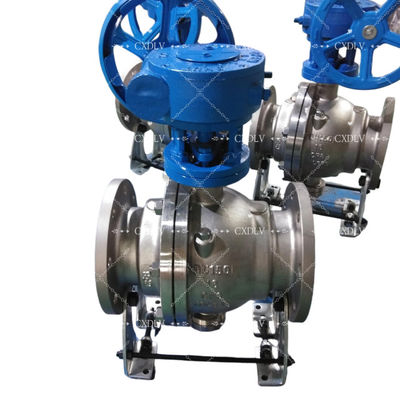

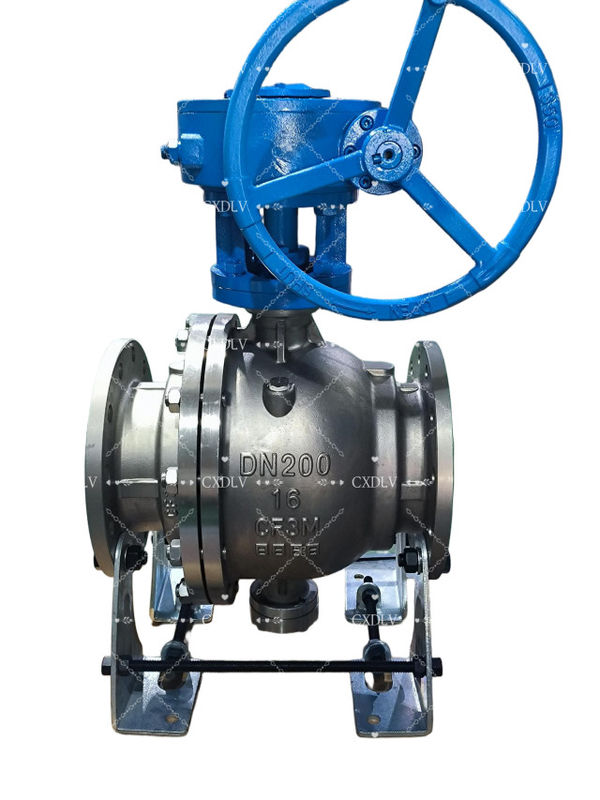

フランジエンド付き炭素鋼WCBトラニオンボールバルブ

仕様

• サイズDN150～DN400で利用可能
• PN16で利用可能
• 独自の輪郭ボール設計による優れた流れ
• フルポート
• 空気圧、電気、ギア、またはレバー作動で利用可能
• 業界：石油・ガス、海洋、精製、地熱、電力、化学、パルプ・製紙、極低温、鉱業/鉄鋼
• 認定ISO 9001品質システムに基づいて製造

概要

トラニオンボールバルブは、中空で穴あきで固定/支持されたボールを使用して、そこを流れる流れを制御する四半回転バルブの一種です。

トラニオンマウントバルブとは、ボールがベアリングによって拘束され、回転のみが許可されることを意味し、油圧負荷の大部分はシステム制約によって支持され、その結果、低ベアリング圧とシャフト疲労がありません。ライン圧力が上流のシートを固定ボールに押し付け、ライン圧力が上流のシートをボールに押し付けてシールします。

ボールの機械的アンカーはライン圧力からの推力を吸収し、ボールとシート間の過度の摩擦を防ぎ、定格使用圧力全体でも作動トルクを低く保ちます。これは、ボールバルブが作動する場合に特に有利であり、アクチュエータのサイズを縮小し、バルブ作動パッケージ全体のコストを削減します。

利点

トラニオンボール設計は、作動トルクが低く、操作が容易で、シートの摩耗が最小限に抑えられ（ステム/ボールの分離により、下流シートの横方向負荷と摩耗が防止され、性能と耐用年数が向上）、高圧と低圧の両方で優れたシール性能を発揮します（低圧および高圧用途では、独立したスプリング機構と上流ライン圧力が固定ボールに対するシールとして使用されます）。

トラニオンはすべてのサイズとすべての圧力クラスで利用できますが、スロットリング目的には適していません。

アプリケーション

トラニオンボールバルブは、ダブルブロックアンドブリード（DDB）バルブの一種ですが、フローティングボールバルブは下流側のみをシールします。トラニオンボールバルブは、上流と下流の両方の媒体をブロックできます。そして、中間キャビティ内の圧力がシートスプリング力よりも大きい場合、シートは開き、チャンバー内の圧力を解放して安全を確保します。

なぜXidelongを選ぶのか？

専門分野：
当社は、ボールバルブ、バタフライバルブ、ゲートバルブ、グローブバルブ、チェックバルブ、サイトグラス、バルブアクセサリの製造を専門としています......
利点：
1.価格：当社はバルブとアクセサリの専門メーカーであるため、他社と比較して非常に競争力のある価格を提供することをお約束します。
2. 原材料検査：すべての材料は高品質テストを行い、倉庫に保管します。
3. 作業員：すべての作業員は3ヶ月間の訓練を受け、熟練した作業員が生産ラインにいます。

サンプル注文：
通常、ロイヤルカスタマーに対してのみエクスプレス料金を請求し、新規のお客様にはユニットコストの50％とエクスプレス料金を請求します。

納期：
通常、前払いを受け取ってから正式な注文には20日かかります。サンプル注文は7日以内に準備が整います。

品質管理：
当社は、各製品がクライアントの品質要件（入荷品質管理、最終品質管理、出荷品質管理）を満たすことを保証するための非常に厳格で完全な品質システムを持っています。一方、すべての製品は納品前に厳密に検査されます。「品質第一、サービス第一」を常に追求しています。

保証期間：
契約またはPIに署名した日から18ヶ月。生涯にわたる技術サポート。
（注文と図面との間に商品の不一致がある場合、顧客は不良品に関するクレームレポートを発行し、写真ドキュメントを添付します。顧客は、不良品の交換のために追加の納品を行うか、すべての費用は当社が負担することを検討するものとします。または、顧客は不良品の費用を補償することを決定するものとします。このような補償には、すべての輸送費、関税、支払われた商品の金額が含まれます。）

支払い条件：
1. TT条件：支払いは、直接銀行送金（T/T）による前払いの30％、残りの70％は出荷前またはFAXまたは電子メールで送信されたBLのコピーです。
2. L/C条件：一覧払いのL/Cによる支払い、無制限。（L/Cは、書類の提示から交渉までの出荷日から最低30日を許可する必要があります。L/C内のすべての条項は明確で簡潔で許容できるものでなければなりません。特別な条項、条件は許可されません。）

競争力のある価格：
当社は、win-winの目標を達成するために、競争力のある価格、高品質、最高のサービスを提供します。

カスタマイズ：
カスタムメイドは受け入れられます。
