商品の詳細:
お支払配送条件:
|
材料: | ステンレス鋼 | 圧力: | 中型圧力 |
---|---|---|---|
標準的なか標準外: | 標準 | 媒体: | 水、オイル、ガス |
構造: | 球 | 関係: | フランジを付けたようになった端 |
タイプ: | 球弁 | ||
ハイライト: | フランジエンドキャスト鋼ボールバルブ、PN16 トラニオンマウントボールバルブ、DN200 トラニオンボールバルブ,PN16 Trunnion Mounted Ball Valve,DN200 Trunnion Ball Valve |

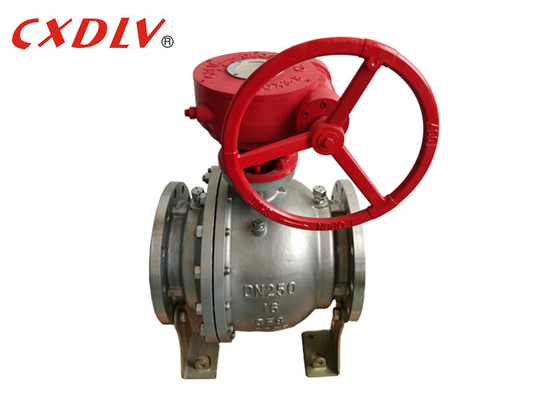

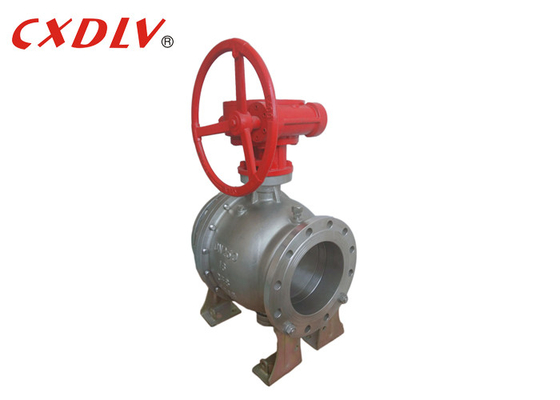

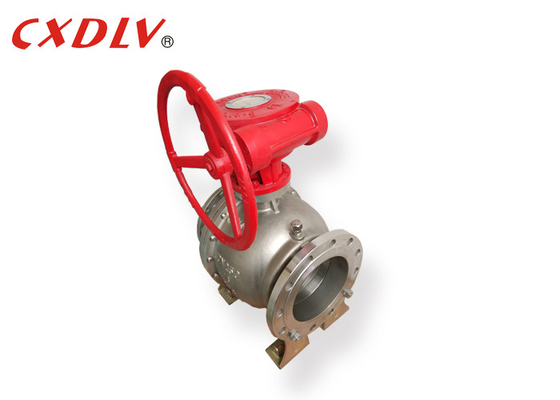

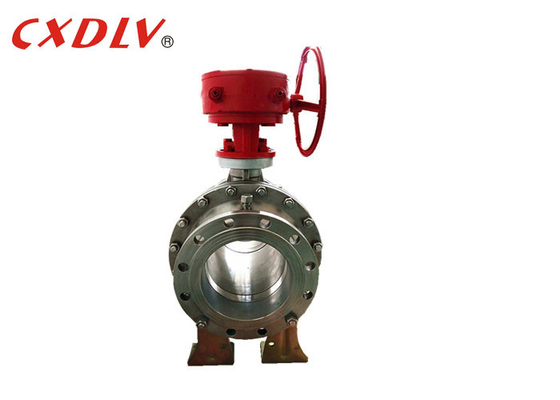

フランジエンド付きトラニオンボールバルブ
仕様
概要
トラニオン ボール バルブは、中空で穴のあいた固定/支持されたボールを使用して流れを制御する 4 分の 1 回転バルブの一種です。
トラニオンに取り付けられたバルブは、ボールがベアリングによって拘束され、回転のみが許可され、油圧負荷の大部分がシステムの拘束によってサポートされることを意味し、結果としてベアリング圧力が低くなり、シャフト疲労が発生しません。ライン圧力によって上流シートが静止ボールに押し付けられ、その結果、ライン圧力によって上流シートがボールに押し付けられ、ボールがシールされる。
ボールの機械的固定によりライン圧力による推力が吸収され、ボールとシート間の過剰な摩擦が防止されるため、最大定格作動圧力でも作動トルクは低く抑えられます。これは、アクチュエータのサイズを低減し、したがってバルブ駆動パッケージの全体コストを削減するため、ボールバルブが駆動される場合に特に有利である。
アドバンテージ
トラニオンボール設計は、作動トルクが低く、操作が容易で、シートの摩耗が最小限に抑えられます(ステム/ボールの分離により、側方荷重と下流のシートの摩耗が防止され、性能と耐用年数が向上します)、高圧と低圧の両方で優れたシール性能が得られます(独立したスプリング機構)上流のライン圧力は、低圧および高圧用途の固定ボールに対するシールとして使用されます)。
トラニオンはすべてのサイズおよびすべての圧力クラスで利用できますが、スロットルの目的には適していません。
応用
トラニオンボールバルブはダブルブロックアンドブリード(DDB)バルブの一種ですが、フローティングボールバルブは下流側のみをシールします。トラニオンボールバルブは上流と下流の両方の媒体を遮断できます。また、中央キャビティ内の圧力がシートのバネ力よりも大きくなると、シートが押し開かれてチャンバー内の圧力が解放され、安全性が確保されます。
Xidelong を選ぶ理由
専門分野:
当社はボールバルブ、バタフライバルブ、ゲートバルブ、グローブバルブ、チェックバルブ、サイトグラス、バルブアクセサリーの製造を専門としています。
アドバンテージ:
1.価格:当社はバルブと付属品の専門メーカーであるため、提供される価格は他社と比較して非常に競争力のあるものでなければなりません。
2. 原材料検査:すべての材料は高品質のテストを行い、倉庫に保管されます。
3. 労働者: すべての労働者は 3 ヶ月のトレーニングを受けており、生産ラインの熟練労働者です。
サンプル注文:
特急料金は原則としてロイヤル顧客のみに請求させていただき、新規のお客様には主に単価の50%と特急料金を請求させていただきます。
納期:
通常、前払いを受け取ってから正式注文に20日かかります。サンプル注文は7日以内に準備が整います。
品質管理:
私たちは、各製品が顧客ごとの品質要件、受入品質管理、最終品質管理、出荷品質管理を確実に満たすことを保証するために、非常に厳格で完全な品質システムを取得しています。また、すべての製品は出荷前に厳格に検査されます。私たちは常に「品質第一、サービス第一」を追求しています。
保証期間:
契約またはPIに署名した日から18か月。生涯にわたる技術サポート。
(ご注文内容と図面が異なる場合は、お客様より不良品に関する回収報告書を発行し、写真書類を添付させていただきます。お客様は、不良品の交換については追加納品をご検討いただくか、費用はすべて当社負担とさせていただきます。不良品の費用を補償するかどうかはお客様が判断するものとします。補償の対象となるのは輸送費、関税、支払った商品の金額のすべてです。)
支払い条件:
1. TT 条件: お支払いは、直接銀行送金 (T/T) による前払いの 30% となり、残りの 70% は出荷前、または BL のコピーが FAX または電子メールで送信されます。
2. L/C 条件: 一目で L/C による支払いおよび無制限。(L/C は、出荷日から交渉のための書類の提示まで最低 30 日間の猶予期間を設けなければなりません。L/C 内のすべての条項は明確、簡潔で受け入れられるものでなければなりません。特別な条項、契約条件は認められません。)
競争価格:
私たちは、Win-Winの目標を達成するために、競争力のある価格、高品質、最高のサービスを提供します。
カスタマイズ:
カスタムメイドも可能です。
