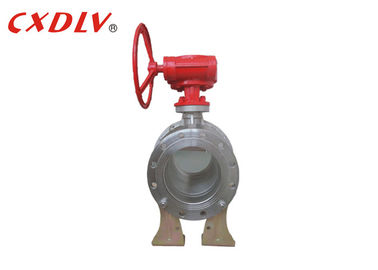

DIN3357トラニオンの球弁は炭素鋼Ithギヤ操作を取付けた

ギヤ操作を用いるトラニオンによって取付けられる炭素鋼の球弁

このシリーズの球弁はばねの、あらゆる圧力の下で、固定球を球重圧の下で動かない備え、媒体、よい密封をのそうバルブ シート実現する押しのバルブ シートはたくさんの圧力に苦しまなかったり、少し変形、小さい操作のトルクおよび長い耐用年数を過す。その耐用年数は高圧および大口径のために特に適当の通常のOのタイプ ボール弁の2~3回である、

指定

• 温度較差:-20°Cへの190°CMaximum
• 働き媒体:水、オイル、ガス、酸、等
• 設計:API 6D/API 608;DIN3357;EN 13709;BS5351;JIS 2071年
• Inspection&Testing:API 598/API 6D;DIN 3230;EN 12266;BS5146;JIS B2003
• 向かい合って:ASME B16.10;DIN 3202;EN 558;BS2080;JIS B200

概観

トラニオンの球弁はそれを通る制御流れに空、穴があいたおよび固定の/支えられた球を使用するquarter-turn弁の形態である。

トラニオンは球が軸受けによって強いられ、ただ回ること低い忍耐圧力およびシャフトの疲労に終ってシステム制約条件によって、支えられる弁の平均油圧負荷の大半を取付けなかった。それは密封するライン圧力が球に上流の座席により強制するようにライン圧力は静止した球に対して上流の座席を運転する。

球の機械固定は球間の余分な摩擦を防ぐライン圧力からの推圧を吸収し、完全な評価される働く圧力作動のトルクの座席は、そう低く残る。これはアクチュエーターのサイズおよびそれ故に弁の作動のパッケージの全費用、総原価を削減するので球弁が作動するとき特に有利である。

利点

トラニオンの球の設計は高低圧力（別のばねのメカニズムおよび上流ライン圧力は低圧および高圧mの適用のために静止した球に対するシーリングとして使用される）により低い作動のトルク、操作しやすさ、最小にされた座席摩耗（茎/球の分離は性能および耐用年数を改善する下流の座席の側面のローディングそして摩耗を防ぐ）、優秀な密封の性能である。

トラニオンはすべてのサイズとすべての圧力クラスのために利用できるが、それらは絞る目的のために適していない。

適用

トラニオンの球弁はclass150-class2500およびpn16-pn320のさまざまなパイプラインで媒体を切るか、または接続するために使用される。それは水、蒸気、オイル、液化ガス、天燃ガス、石炭ガス、硝酸、酢酸、酸化媒体、尿素および等のようなさまざまな媒体のために適する。それは化学工業、石油、天燃ガス、冶金学および等のような企業で広く利用されている。トラニオンの球弁の運転モードはみみずおよびみみずギヤ運転する運転、マニュアル空気の運転および電気運転が含まれている。トラニオンの球弁は一般にフランジの関係を採用し、バット溶接の関係はまた採用される。座席は柔らかいシールの座席または金属の堅いシールの座席のどれである場合もある。

FAQ

Q:あなた商事会社または製造業者はであるか。

:私達は工場である。

Q:どの位あなたの受渡し時間はあるか。

:順序に従って、7~60days。

Q:サンプルを提供するか。それまたは余分は自由にあるか。

:はい、私達は自由電荷のためのサンプルを提供できたが、貨物の費用を支払わない。

Q:あなたの支払い条件は何であるか。

:Payment=1000USD<>、先立って30% T/T、郵送物の前のバランス。
