詳細情報 |
|||
| 体: | CF8、CF8M、WCB ... | シート: | PTFE、RPTFE |
|---|---|---|---|
| 構造: | フルボア | 接続口径: | DN15～DN200 |
| 繋がり: | フランジ | 標準: | ANSI、ASME、API、DIN、JIS、BS、GB |
| プレッシャー: | 1.0~6.4MPa | 手術: | 空気、電気 |
製品の説明

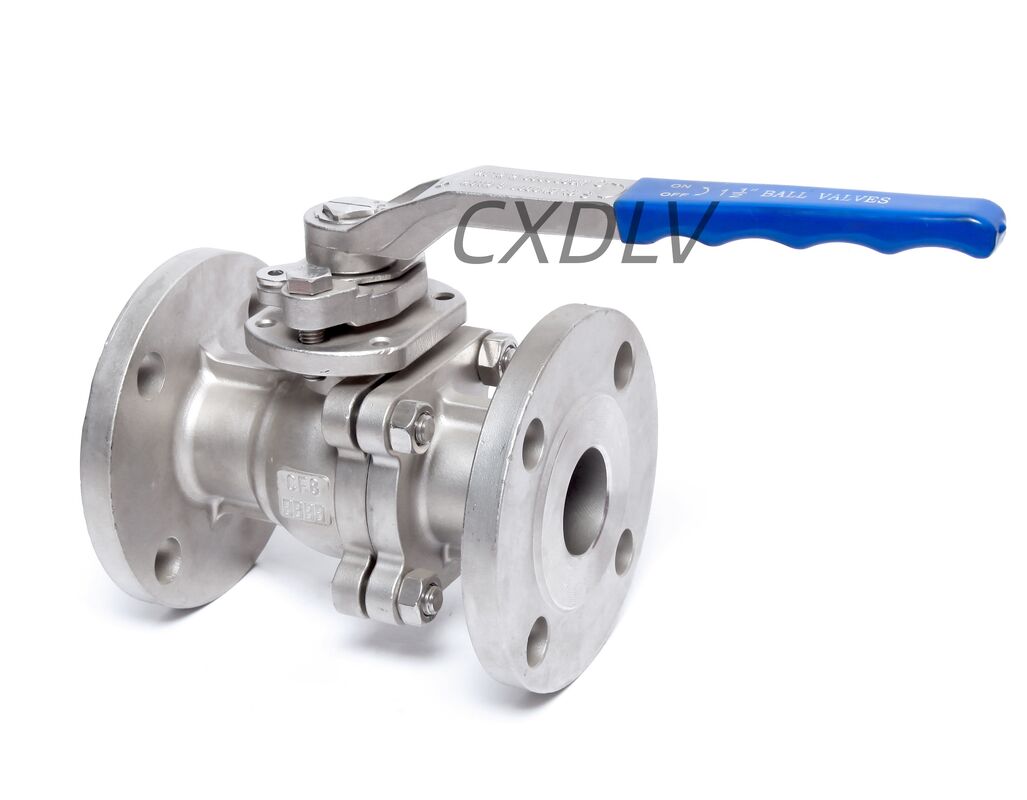

ステンレス鋼ボールバルブ フルボア浮遊設計 RF ソフトシート PTFE PPL POB 高圧アプリケーションに最適
ボールバルブの特徴
高台ボールバルブ
適用される基準:
- 設計と製造: GB12237-89
- フレンズ接続 JB/T79
- 防火試験:API607 4月 1993
- 試験と検査: GB/T13927-1992
サイズ範囲:
- DN15 ~ DN200
圧力を指定する:
- PN16,PN25,PN40,PN63
機体材料:
-CF8,CF8M,WCB,CF3,CF3M,デュプレックスステンレス...
座席の材料:
- PTFE,PPL,POB... - どうしたんだ?
温度範囲:
- 20°C~280°C
アクセサリー:
-パンネマティックアクチュエーター,電気アクチュエーター,ワームギア,マニュアルオーバーライド,ソレノイドバルブ,制限スイッチ,フィルター
OEM は歓迎
ボールバルブの寸法
(単位:mm)
| 圧力 | DN | サイズ | L について | D |
| PN16 | 15 | 半インチ | 130 | 95 |
| 20 | 3/4 インチ | 140 | 105 | |
| 25 | 1 " | 150 | 115 | |
| 32 | "1/4" | 165 | 135 |
ボール バルブ の 利点
- 低流量抵抗
- 迅速な開閉を実現し,一部の構造物の開閉時間は0.05~0.1sのみで,テストスタンドの自動化システムで使用できます.衝撃なしでの動作では,バルブを迅速に開いて閉じる.
- 完全にオープンと完全に閉じ,ボールとシート 密封面とメディアの隔離,高速度でバルブの中間を通って密封面の侵食を引き起こすことはありません.
- コンパクトな構造,軽量,最も合理的なバルブ構造のために低温の中間システムに考慮することができます.
- 選択に柔軟性を与える 異なるサイズで製造
- 高圧および高温条件下での安全な運用
- 他のバルブと比較して,彼らはより少ない力で制御されています.
ボールバルブ 適用
ボールバルブは,流量と圧力の制御のために使用され,腐食性流体,スローリー,通常の液体およびガスのために切断されます.
石油と天然ガス産業で使用されていますが,多くの製造業や化学品貯蔵にも利用されています.
選択 を 増やす
| スタンダード | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
| 材料 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| モデル | 1) 高台モデル 2) ハンドルモデル | |||
