詳細情報 |
|||
| ディスク材質: | デュアルプレックス 2205/CF8M/CF8/CF3/CF3M/WCB | 中くらい: | 水 ガス 石油 |
|---|---|---|---|
| サイズ: | DN50〜DN600 | 標準: | ANSI/GB/DIN |
| 本体材質: | デュアルプレックス 2205/CF8M/CF8/CF3/CF3M/WCB | MPA: | 1.0MPA/1.6MPA/2.5MPA |
| 春: | インコネル X-750/SS304/SS316 | ||
製品の説明

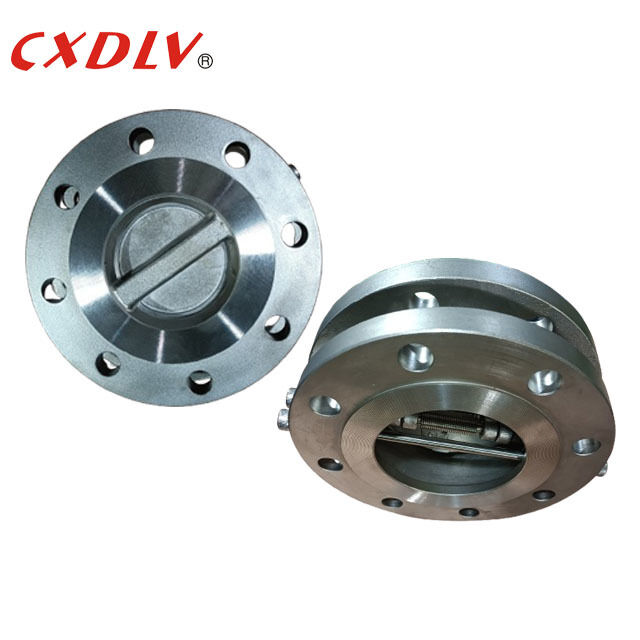

ステンレス鋼デュアルプレートチェックバルブ 金属ヒンジ付きフランジエンド ANSI150LB RF
仕様
設計基準 AP1594.API6D.JB/T8937
対面寸法基準 API594.API6D.DIN3202.JB/T8937
圧力・温度定格基準ASME B16.34
試験・検査基準 ANSI B 16.50.DIN2401.GB/T9124.JB/T74
用途
デュアルプレート・ウェハーチェックバルブは、中央のヒンジピンにヒンジで取り付けられた2つのスプリング式プレートを採用しています。バルブ内部は、2つの半円形スプリングとプレート面で構成され、ピンでバルブボディに固定されています。スプリングが変形してバルブプレートを閉じ、流体圧によってスプリングが開きます。変形は速く、ウォーターハンマーによる配管の損傷を防ぎます。
寸法図
| DN | L | D | D2 | D3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
特徴
1.コンパクトなウェハータイプ、一体型設計。
2.センターポストが外部ピンやプラグなしで内部アセンブリを完全にサポートします。
3.最大流量面積により圧力損失を低減します。
4.デュアルプレート設計により、開閉時間を短縮し、強度を向上させます。
5.トーションスプリングがバルブプレートの閉鎖を補助し、逆流を防ぎます。一貫したバルブ応答により、スラミングやウォーターハンマーを防ぎます。
6.シャフトは、高耐久性、耐腐食性構造を備えています。
7.シャフトサポートは、バルブプレートの過度の移動を防ぐストッパーとして機能します。耐腐食性があり、大きなシャフトベアリング面を備え、内部アセンブリ、メンテナンス、交換のために簡単に取り外せます。
8.スラストワッシャーがバルブプレートヒンジの摩擦と摩耗を低減します。
梱包・配送
梱包詳細: 各バルブに適した木製ケースを選択し、熟練した作業員が梱包して傷を防ぎます。長年協力しているフォワーダーがスペースを予約し、通関手続きを行い、遅延なく輸送します。輸送方法は、海運、空運、鉄道の3種類です。お客様のニーズに応じて輸送を手配します。
配送詳細: 注文に応じて、7〜60日
よくある質問
Q: 貿易会社ですか、それともメーカーですか？
A: 16年以上のメーカーです。
Q: 納期はどのくらいですか？
A: 注文に応じて、7〜60日です。
Q: サンプルを提供していますか？無料ですか、それとも追加料金ですか？
A: はい、サンプルを無料で提供できますが、送料は負担しません。
Q: 支払い条件は何ですか？
A: 支払い=1000USD、30% T/T前払い、出荷前に残金。
