詳細情報 |
|||
| 体: | CF8、CF8M、WCB ... | ディスク: | SS304、SS316 |
|---|---|---|---|
| シート: | 金属シート | 接続口径: | DN50~DN1200 |
| 繋がり: | ウエハ | 標準: | ANSI,ASME,DIN,JIS,GB |
| プレッシャー: | PN10〜PN40 | 応用: | 水、油、ガス... |
製品の説明

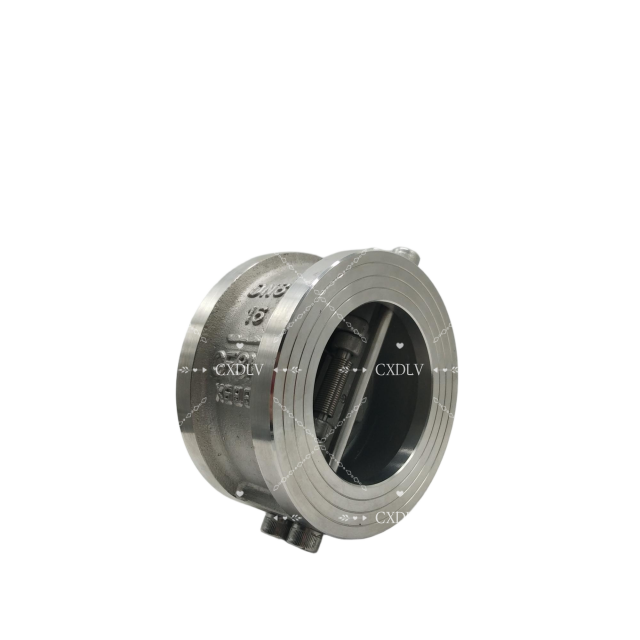

ステンレス鋼製デュアルプレートチェックバルブ ウェハータイプ SS316 SS304 PN16およびPN25圧力クラスに対応
(PN16) デュアルプレート チェック バルブ 寸法
(単位:mm)
| DN | L | D | ||
| PN16 | PN25 | PN16 | PN25 | |
| 100 | 73 | 73 | 162 | 168 |
| 125 | 86 | 86 | 192 | 194 |
| 150 | 98 | 98 | 218 | 224 |
| 200 | 127 | 12 | 273 | 284 |
チェックバルブ概要
チェックバルブは、配管システム内の逆流や排水を防ぐために一般的に使用される自動シャットオフバルブです。ポンプの吐出側に適用されることが多く、チェックバルブはポンプが停止した場合のシステム排水を防ぎ、ポンプやその他の機器に損傷を与える可能性のある逆流から保護します。
デュアルプレート チェックバルブ は、純粋な配管および産業、環境、水処理、高層ビル給排水配管で、媒体の逆流を防ぐために使用されます。チェックバルブはクリップタイプを採用しており、ディスクは2つの半円形を持ち、シール面は本体摩耗溶接摩耗材またはライニングゴムにすることができます。この実用新案は、幅広い適用範囲と信頼性の高いシールを備えています。
デュアルプレートチェックバルブの特長:
- 従来のフランジ付きチェックバルブの1/4〜1/8のフェース・トゥ・フェース寸法
- 小型・軽量で、フランジ付きチェックバルブの1/2〜1/20の重量
- ディスクのクイッククローズ、低ウォーターハンマー圧力
- 水平・垂直配管に使用でき、取り付けが容易
- スムーズな流路と低い流体抵抗
- 機敏な動きと良好なシール性能
- ディスクのトラベルが短く、シャットオフ時の衝撃力が低い
- 一体構造はシンプルでコンパクト、美しい外観
- 長寿命で高い信頼性
梱包・配送
梱包詳細:私たちは、異なるバルブに応じて適切な合板ケースを選択し、傷を防ぐために熟練した作業員を配置します。長年協力しているフォワーダーが、遅滞なくスペースを予約し、通関手続きを行い、輸送を行います。輸送方法は、海運、空運、鉄道の3種類です。お客様のニーズに応じて輸送を手配します。
配送詳細:入金後、注文数量に応じて7〜40日。
