詳細情報 |
|||
| バルブの種類: | デュアルプレートウェーハチェックバルブ | 圧力定格: | PN16 |
|---|---|---|---|
| 本体材質: | ステンレス鋼 CF8M (316) | ディスク材質: | ステンレス鋼 CF8M (316) |
| ばね材: | ステンレス鋼316 | 接続タイプ: | ウエハ |
| 使用温度: | -29℃～200℃ | 対応メディア: | 水、油、ガス |
製品の説明

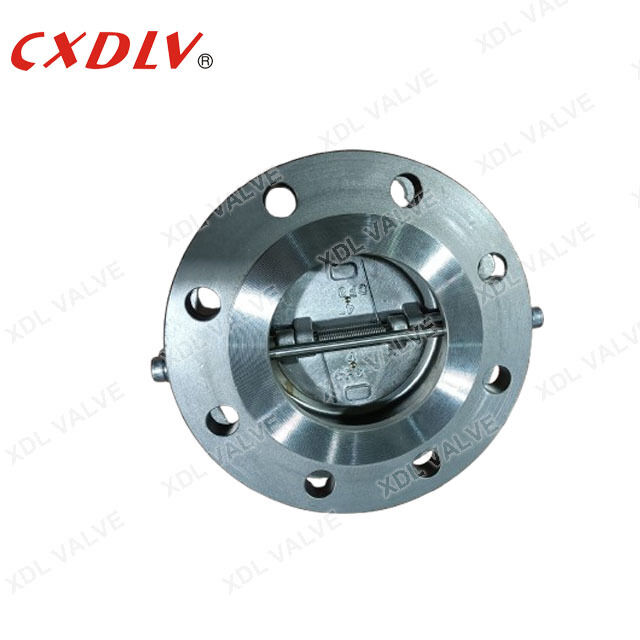

水・油・ガス用ステンレス鋼製フランジ逆止弁 – デュアルプレート逆止弁
のXidelong ウェーハ デュアル プレート逆止弁は、要求の厳しい産業用パイプライン システムにおける確実な逆流防止のために設計された高性能逆止弁です。このフランジ接続チェックバルブは、堅牢なステンレス鋼 CF8M (A351 グレード 316) ボディとスプリング式デュアルディスクを備えており、幅広い用途にわたって優れた耐食性、迅速な閉鎖、メンテナンスフリーの動作を実現します。
主な特長
| 特徴 | 利点 |
|---|---|
| デュアルプレートスプリング式設計 | トーションスプリング機構により、流れが逆流したときに瞬時に気泡を遮断して閉鎖し、ウォーターハンマーやシステムの損傷を防ぎます。 |
| CF8M ステンレススチールボディ & ディスク | 優れた耐食性と耐酸化性。海水、化学薬品、200°Cまでの高温流体などの攻撃的な媒体に適しています |
技術仕様
- ボディとディスクの材質:ASTM A351 CF8M (316 ステンレス鋼)
- シート素材:バージンPTFE
- ばねの材質:ステンレス鋼 316 (インコネル X-750 オプション)
- 接続規格:EN 1092-1 PN16 / ASME B16.5 クラス 150 フランジ
- 設計標準:API 594、API 598、EN 13709
- 対面:API 594 ショートパターン
- 動作温度:-29°C ～ +200°C (-20°F ～ +392°F)
- 適用可能なメディア:水、熱水、蒸気、油、ガス、弱酸、有機溶剤
代表的な用途
- 水処理施設:原水・処理水・汚泥ラインのポンプ吐出逆流防止
- HVAC システム:冷水、凝縮水、温水の循環ループ
- 石油とガス:製油所のプロセスライン、タンクファームの配管、燃料移送システム
- 海洋および造船:バラスト水システム、ビルジ排出ライン、消火本管
- 化学処理:316 SS 互換性が必要な腐食性メディア転送
- 発電:冷却水回路、補助配管、凝縮水戻りライン
品質保証
すべての Xidelong デュアル プレート チェック バルブは、出荷前に次の品質管理手順を経ます。
- API 598 に準拠した 1.5 倍の定格圧力での 100% シェル圧力テスト
- 1.1x 定格圧力での 100% シート漏れテスト、目に見える漏れはゼロ
- ボディ、ディスク、トリムコンポーネントの材料証明書 (EN 10204 3.1)
- API 594 の面間公差に対する寸法検査
- 溶融ロットから最終製品までの完全なトレーサビリティ
今すぐお問い合わせください競争見積、技術データシート、または評価用のサンプルをリクエストしてください。
