詳細情報 |
|||
| 体: | CF8、CF8M、WCB ... | シート: | PTFE、RPTFE |
|---|---|---|---|
| 構造: | フルボア | 接続口径: | DN15～DN200 |
| 繋がり: | フランジ | 標準: | ANSI、ASME、API、DIN、JIS、BS、GB |
| プレッシャー: | 1.0~6.4MPa | 手術: | 空気、電気 |
| 応用: | 水、油、ガス... | ||
| ハイライト: | 高台式二重フレンズバルブ 工業用不?? 鋼ボールバルブ,high platform double flange valve,industrial stainless steel ball valve |
||
製品の説明

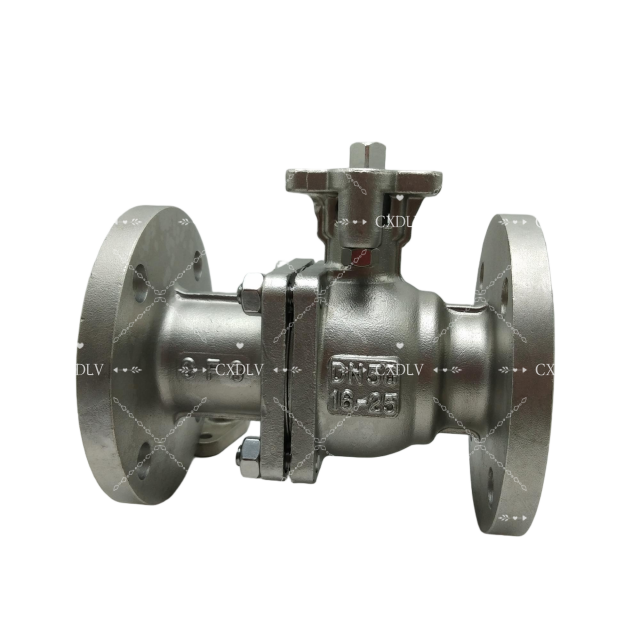

工業用ステンレス鋼製ボールバルブハイプラットフォームダブルフランジバルブ
ボールバルブの特長
ハイプラットフォームボールバルブ
適用規格:
- 設計および製造: GB12237-89
- フランジ接続: JB/T79
- 耐火性試験: API607 4th 1993
- テストと検査: GB/T13927-1992
サイズ範囲:
-DN15～DN200
圧力定格:
- PN16、PN25、PN40、PN63
本体材質:
-CF8、CF8M、WCB、CF3、CF3M、二相ステンレス鋼...
シート素材:
- PTFE、PPL、POB...
温度範囲:
- 20℃～280℃
付属品:
-空圧アクチュエータ、電動アクチュエータ、ウォームギヤ、マニュアル、電磁弁、リミットスイッチ、フィルタ
OEM歓迎
ボールバルブ寸法
(単位:mm)
| プレッシャー | DN | サイズ | L | D |
| PN16 | 15 | 1/2" | 130 | 95 |
| 20 | 3/4" | 140 | 105 | |
| 25 | 1" | 150 | 115 | |
| 32 | 1-1/4"" | 165 | 135 |
ボールバルブのメリット
- 流動抵抗が最も低い
- 素早い開閉を実現でき、構造によっては開閉時間がわずか0.05～0.1秒なので、テストスタンドの自動化システムに使用できます。作動時に衝撃を与えずに素早くバルブを開閉します。
- 全開および全閉では、ボールとシートのシール面と媒体が隔離されているため、バルブ媒体を高速で通過してもシール面の浸食は発生しません。
- コンパクトな構造で軽量、低温媒体システムとしては最も合理的なバルブ構造を検討できます。
- さまざまなサイズで製造されているため、柔軟に選択できます
- 高圧、高温条件下でも安全なサービスを提供します
- 他のバルブに比べて少ない力で制御できます。
ボールバルブの用途
ボールバルブは、流量と圧力の制御に使用され、腐食性流体、スラリー、通常の液体およびガスの遮断に使用されます。
これらは石油および天然ガス産業で使用されていますが、多くの製造部門や化学品の保管場所にも使用されています。
