詳細情報 |
|||
| 本体材質: | CF8、CF8M、WCB、CF3、CF3M | ボール材質: | CF8、CF8M、WCB |
|---|---|---|---|
| シート素材: | PTFE、PPL、Dakin PTFE | ポートモデル: | Lボア |
| 標準: | GB/ANSI/JIS | モデル番号: | Q44F-JIS10K |
| ハイライト: | 炭素鋼のフランジを付けたようになった球弁,3 方向 L ポート ボール バルブ,ISO5211 マウントパッドボールバルブ |
||
製品の説明

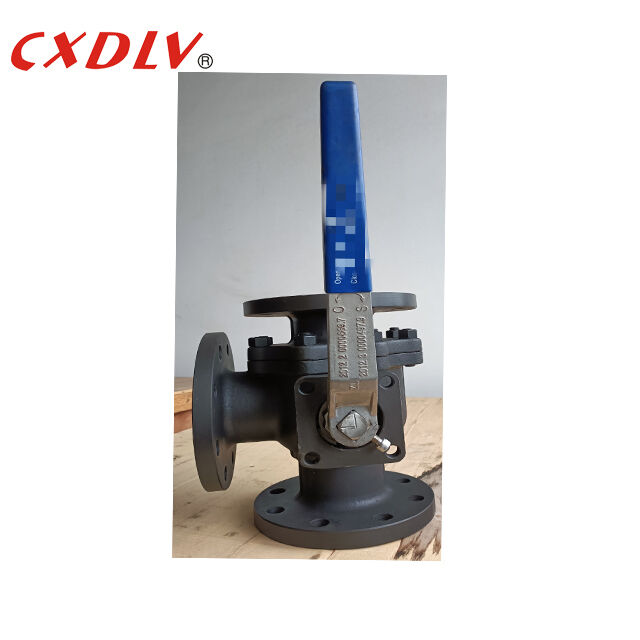

炭素鋼 3 ウェイ L ポートフランジボールバルブ ISO5211 取付パッド付きハンドルレバー JIS10K 接続
仕様
鋳造フローティングボールバルブ
適用規格:
- 設計および製造:GB12237-89
- 接続:HG/T20592
- 耐火性試験: API607 4th 1993
- テストと検査:GB/T13927-1992
サイズ範囲:
-DN15～DN200
圧力定格:
- PN16 PN25 PN40 JIS10K ANSI150LB
温度範囲:
- -20℃～185℃
三方ボールバルブTバージョンとLバージョンがあります。 T タイプでは、3 つの直交するパイプが互いに通信し、3 番目のチャネルを遮断して分岐および合流として機能します。
L三方ボールバルブタイプは、直交する2本のパイプのみ接続でき、3本目のパイプを同時に接続したままにすることはできず、分配するだけです。両方の入口を 1 つの出口から切り離すために使用するか、2 つの入口の 1 つを 1 つの出口に接続することができます。他の種類の 3 ポート バルブは、他の可能な流れ方向のスキームと位置に合わせて設計できます。
| プレッシャー | サイズ | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
応用
このバルブは主に工業用循環水の給排水、都市の給排水、高層ビルやホテルの加圧水出口のポンプに使用され、水を遮断し、破壊的なウォーターハンマーを排除し、パイプネットワークの安全な動作を保証します。環境要件を十分に考慮して設計されており、無振動、無騒音、スムーズな動作で、ホテル、住宅の静かさを確保し、省電力機能を備えています。
なぜ私たちを選ぶのですか?
1. 流体抵抗が小さく、抵抗係数は配管の長さに等しい。
2. 構造が簡単で小型・軽量です。
3. コンパクトで信頼性が高く、シール性も良好です。真空システムでも広く使用されています。
4.操作は便利で、開閉は速く、回転は全開から全閉まで90°で、長距離制御に便利です。
5.メンテナンスが便利で、ボールバルブの構造が簡単で、シールリングは一般的に移動可能で、分解と交換が比較的便利です。
6. 全開時および全閉時において、ボールおよび弁座のシール面は媒体から隔離されており、媒体によるバルブのシール面の侵食は発生しません。
7. 小型から数ミリ、数メートルまで、高真空から高圧まで幅広い用途に対応可能です。
