詳細情報 |
|||
| ディスク材質: | CF8M/CF8/CF3/CF3M/WCB | 中くらい: | 水 ガス 石油 |
|---|---|---|---|
| サイズ: | DN50〜DN600 | 標準: | ANSI/GB/DIN |
| 本体材質: | CF8M/CF8/CF3/CF3M/WCB | MPA: | 1.0MPA/1.6MPA/2.5MPA |
| 春: | SS304/SS316 | ||
| ハイライト: | DN80 鋳造鋼のチェックバルブ,ANSI150LB 二重プレート回帰しないバルブ,金属座席付きのワファーチェックバルブ |
||
製品の説明

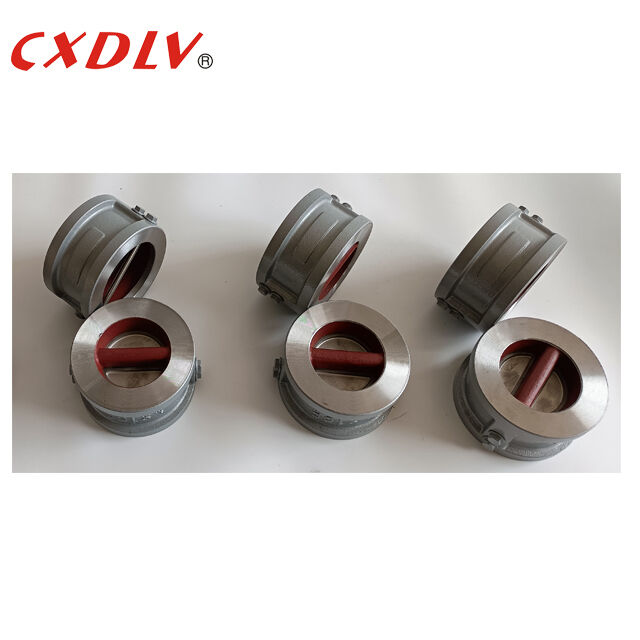

DN80 ANSI150LB RF ダブルドアプレート 鋳鋼 メタル シート ワッファー チェック バルブ 逆転 バルブ
仕様
デザイン API594 についてAPI6DJB/T8937
面対面で API594 についてAPI6DDIN3202JB/T8937
圧力と温度を指定するAPI598
適用する
二重プレート・ウェーファー・チェック・バルブには,中央のヒンジ・ピンにハングルされた2つのスプリング・ロードされたプレートがあります. バルブの内部は,2つの半円形のスプリングとプレート表面から構成されています.バルブボディにピンで固定されている.流体圧力が流体を開く原因になります. 変形は迅速で,パイプを水ハンマー損傷から保護します.
尺寸図
| DN | L について | D | D2 | D3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
| 250 | 146 | 328 | 254 | 266 |
| 300 | 181 | 378 | 305 | 310 |
| 350 | 184 | 438 | 350 | 355 |
特徴
1. コンパクトのワッフル型で 1 片のデザイン
2中央柱は外部のピンやプラグなしで内部組成を完全に支えます.
3. 最大流域は圧力の損失を減らす
4. 双板設計により,開閉時間が短く,強度が向上します.
5.トルションスプリングは,流量逆転を防止するバルブプレートの閉塞を支援. 一貫したバルブ応答は,スランプと水のハンマーを保証
6. シャフトは,重荷,腐食耐性構造を備えています.
7シャフトの支柱は,バルブプレートの過剰な移動を防ぐためのストップとして機能します.それらは,大きなシャフトベアリング表面で腐食耐性があり,内部組み立てのために簡単に取り外されます.メンテナンスや変更.
8圧力洗浄機は,バルブプレートヒンジの摩擦と磨きを軽減します.
パッケージと配達
パッケージの詳細私たちは,異なるバルブに従って適切な木材ケースを選択し, 傷口の場合に梱包する熟練した労働者を配置します.遅滞なく,私たちのために関税と輸送をクリア輸送には3つの方法があります. 海,空,電車. 私たちは顧客のニーズに応じて輸送を安排します.
配送の詳細オーダーに応じて 7~60days
