詳細情報 |
|||
| バルブ材質: | WCB | シート: | PPL |
|---|---|---|---|
| パッキング: | 柔軟なグラファイト | 繋がり: | ウエハ |
| サイズ: | DN50 | モデル: | Q71F |
| ハイライト: | 石油ガス用フランジェ式ボールバルブ イタリア製フランジェ式ボールバルブ 工業用パルスフローボールバルブ,Italian flanged ball valve,Industrial pulp flow ball valve |
||
製品の説明
ウェーハフランジボールバルブを使用して油水ガスパルプまたは繊維を調整または遮断します

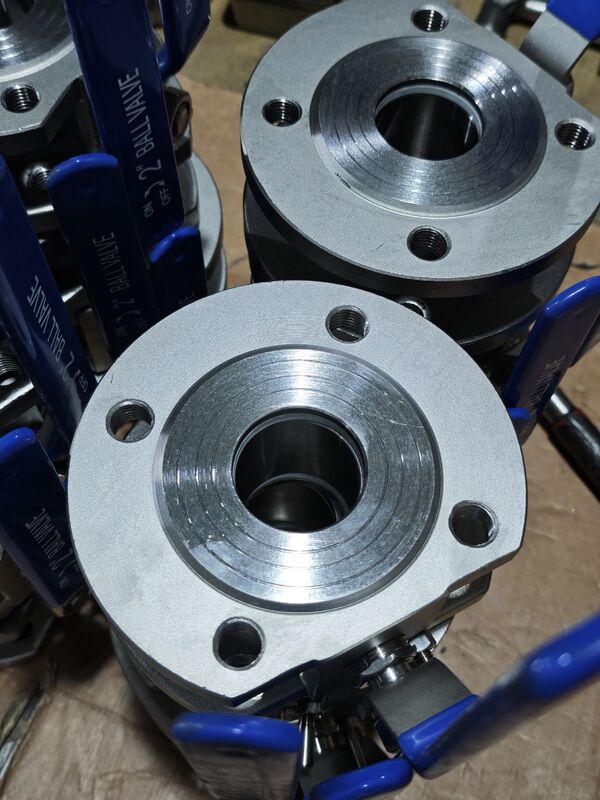

WCB 炭素鋼ウェーハ薄型フランジ型ボールバルブ、ステンレス鋼ハンドル付き
製品の特徴
1PC ウエハーボールバルブ
適用規格:
- 設計および製造: GB/T12237/1989
- 接続: JB/T79
- 耐火試験: GB/T13927-1992
サイズ範囲:DN15～DN200
公称圧力:1.6～4.0MPa
温度範囲:-20℃～350℃
ウェハボールバルブは、イタリアの技術を導入して局所設計を行って開発された新世代の超短フランジディスタンスボールバルブです。ボールチャンネルの形状は長方形、V字形、O字形です。この製品は、コンパクトな構造、小型、軽量、設置が便利という特徴があります。
単位：mm
| プレッシャー | サイズ | L | D | D1 | D2 |
|---|---|---|---|---|---|
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 |
応用
ウェーハボールバルブは、石油、化学、冶金、発電所、軽工業、その他の分野で広く使用されており、油、水、ガス、パルプまたは繊維状流体を自動的に調整または遮断します。
強さ
- 偏心器の独自の設計により、シール面間の摩擦のない伝達が実現され、バルブの耐用年数が延長されます。
- トルクにより発生する弾性シート。
- 独創的なウェッジ設計により、バルブはますます緊密な自動シール機能を備え、シール面間の漏れが補償されゼロになります。
- 小型、軽量で設置も簡単です。
- 空圧装置と電気装置はユーザーの要件に応じて構成でき、遠隔制御やプログラム制御のニーズを満たすことができます。
- さまざまなメディアに対応できる交換用シート素材です。
モデルの選択
ウエハボールバルブ
| モデル番号 | 使用圧力/MPa | 適用温度/℃ | 適用媒体 |
|---|---|---|---|
| Q71F-16P | 1.6 | PTFE≦150 PPL≦250 | 亜硝酸塩 |
| Q71F-25P | 2.5 | 亜硝酸塩 | |
| Q71F-16Ti | 1.6 | 酸化腐食性媒体 | |
| Q71F-25Ti | 2.5 | 酸化腐食性媒体 |
