詳細情報 |
|||
| 材料: | CF8、CF3、CF8M… | ガラス: | ホウケイ酸塩 |
|---|---|---|---|
| 構造: | 中球 | グレステ: | PTFE |
| 温度: | 20 ℃〜185℃ | 繋がり: | 150LB RF |
| サイズ: | 1/2 "〜8" | ||
| ハイライト: | プロペラ付き二重フランジサイトグラス,フランジ付きサイトグラス、ANSI圧力定格,工業用サイトグラス流量インジケーター |
||
製品の説明

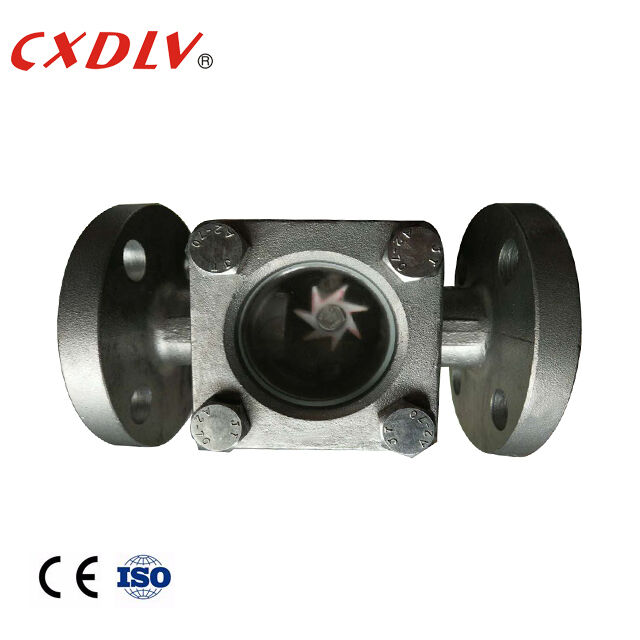

ダブルフランジ付きサイトグラス プロペラフローインジケーター付き 工業用 ANSI圧力定格
製品の特徴
サイトフローインジケーターは、配管に設置され、液体の流れの方向と正確な流量を目視で確認するためのデバイスです。サイトフローインジケーターにより、オペレーターは窓を通して液体の色と透明度を観察できます。サイトフローインジケーターは、1つ以上の観察窓を備えた本体で、通常はガスケット付きで、フランジ接続やねじ接続など、インジケーターをパイプラインに取り付ける方法があります。サイトフローインジケーターは、1/2インチから8インチまでの標準パイプに適合し、ANSI圧力定格に対応しています。
ダブルフランジサイトグラス
適用規格:
- 設計と製造: ASTM B16.34
- フランジ接続: ASTI16.5
- 試験と検査: API598
サイズ範囲:
- 1/2インチ～8インチ
圧力定格:
- ANSI 300LB
温度範囲:
- -20℃～185℃
ダブルウィンドウサイトグラスは、単一の鋳造または製造された本体の両側に2つのガラスを組み合わせたシンプルなアセンブリです。これらのタイプのフローインジケーターは、スポット検査とプロセスパラメータの表示に使用されます。
主な特徴
容易なメンテナンス
ほとんどすべての構造材料で利用可能
最高の基準で製造
耐久性のある構造
ご要望に応じて材料試験証明書と圧力試験証明書を提供します。
技術データ
| サイズ | 寸法(mm) | ||||||
| H | L | D | D1 | D2 | b | Z-d | |
| 2" | 140 | 230 | 162 | 127 | 92 | 23 | 8-19 |
| 6" | - | 420 | 318 | 270 | 216 | 36.5 | 12-22 |
パッケージと配送
梱包の詳細: 異なるバルブに応じて適切な木製ケースを選択し、損傷を防ぐために熟練した作業員を手配して梱包します。長年協力しているフォワーダーがスペースを予約し、通関手続きを行い、遅延なく輸送します。輸送方法は、海上、航空、列車の3つです。お客様のニーズに応じて輸送を手配します。
配送の詳細: ご注文に応じて、7～60日
