詳細情報 |
|||
| 製品名: | 1pc ボールバルブ | バルブ材料: | A105N |
|---|---|---|---|
| プレッシャー: | PN40 | 手術: | ハンドルレバー |
| 繋がり: | ウェーハ | モデル: | Q71F |
| ハイライト: | 高圧ウエファーボールバルブ,ptfeの座席球弁,ステンレス鋼のハンドルレバーバルブ |
||
製品の説明

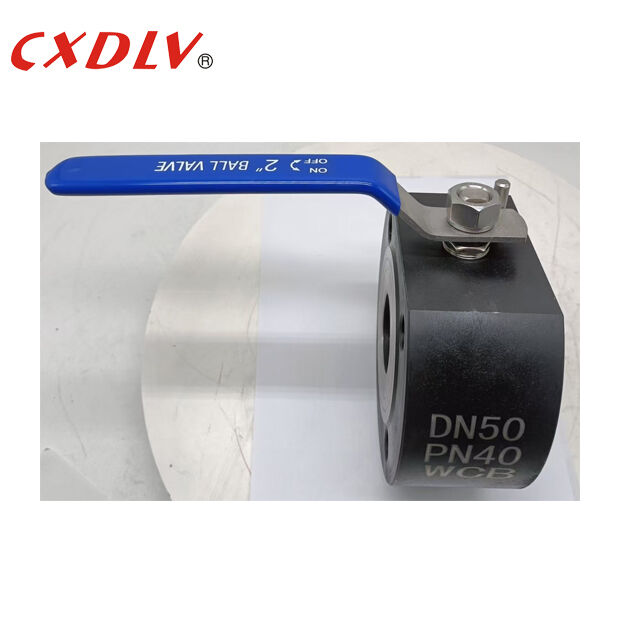

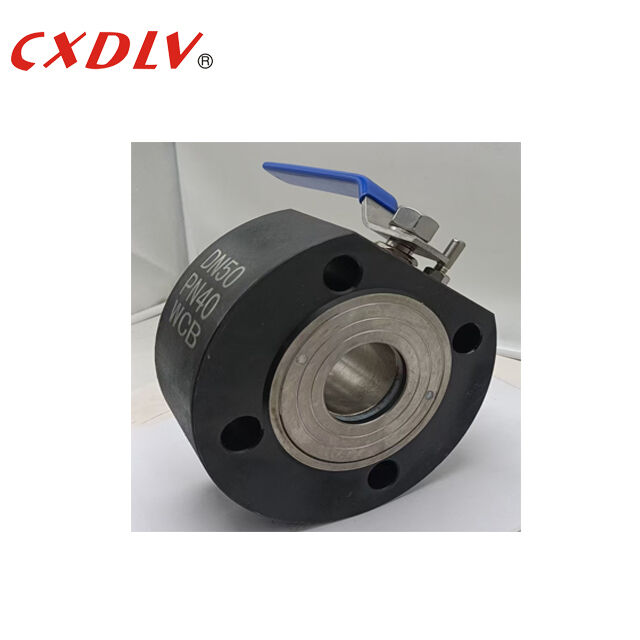

PN40 高圧ウエファー 浮遊ボールバルブ エンドエントリー PTFEシート SS201ハンドルレバー
一般的な特徴
イタリア ボールバルブ
適用される基準:
- 設計と製造: GB / T12237 / 1989
- 接続: JB / T79
- 防火試験: GB / T13927 - 1992
サイズ範囲:
- DN15 ~ DN200
定数圧力:
- 構造 1.6 ~ 4.0 MPa
温度制限:
- 20 °C ~ 200 °C
浮いている
フルポート
ワッフル型ボールバルブ管道設備ではPN1.0~2.5MPaの状態で使用されます.29~180°C (シールリングはRPTFE) または29~180°C (シールリングはPPLポリフェニレン)水,蒸気器,油,窒素酸,乙酸,カルバミド,採用された差弁材料の条件で,酸化性の介質が適用することができます..
| 単位:mm | |||||
| 圧力 | サイズ | L について | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
適用する
ウェッファーボールバルブは,石油,化学,金属,発電所,軽工業,その他の分野で広く使用され,オイル,水,ガス,パルプまたは繊維性液体を自動的に調整または切断することができます.
強さ
1通常のボールバルブと比較して,超薄型ボールバルブは,短い構造の長さ,軽量,安装が簡単で,材料を節約するなど,利点があります.熱隔熱性能が優れている.
2高い信頼性の高い密封性能を達成し,簡単にオープン / 閉鎖操作のために,バルブに特殊な防火保護構造が設置され,事故火災リスク下でバルブの動作と高密封性能が影響を受けないようにします..
3. 静止性構造は,顧客の要求に応じて設定することができます. 我々は,穴と90oオープン/閉じるロケーションプレートを設定します,顧客は,誤った操作を避けるために実際の状態に応じて位置をロックすることができます.
モデル選択
ワッフルボールバルブ
| モデル番号 | 仕事 の 圧力 /MPA |
適用される温度 /°C |
適用される中間 |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤200 |
窒素 |
| Q71F-25P | 2.5 | 窒素 | |
| Q71F-16Ti | 1.6 | 酸化する腐食媒体 | |
| Q71F-25Ti | 2.5 | 酸化する腐食媒体 |
