詳細情報 |
|||
| 体材: | CF8、CF8M、WCB、CF3、CF3M | ボール素材: | CF8、CF8M |
|---|---|---|---|
| シートマテリアル: | PTFE | ポートモデル: | Lポート,Tポート |
| 標準: | GB/ANSI/JIS | モデル番号: | Q44F-16P,Q45F-16C |
製品の説明

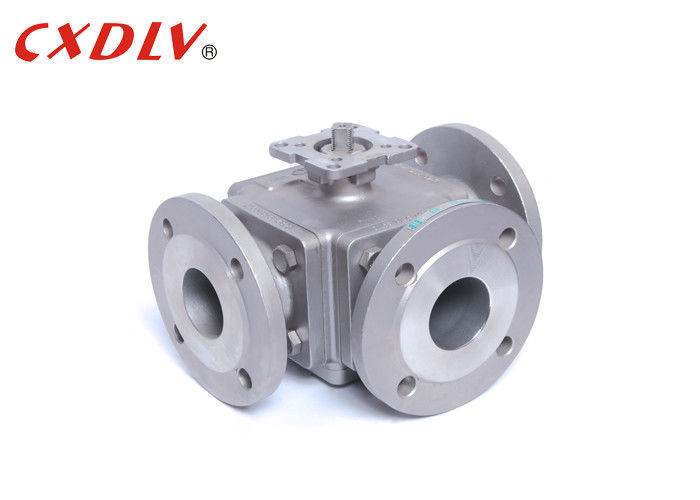

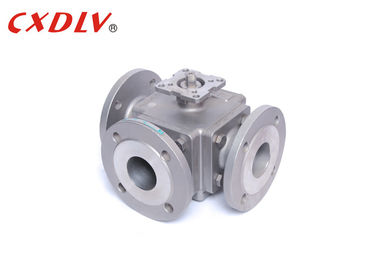

3方ボールバルブ フランジ付き 高圧定格、高負荷用途向け、ISO5211 TOPおよびPN16圧力定格
仕様
鋳造フローティング ボールバルブ
適用規格:
- 設計と製造: GB12237-89
- 接続: JB/T79
- 耐火試験: API607 4th 1993
- 試験と検査: GB/T13927-1992
サイズ範囲:
- DN15 ~ DN200
圧力定格:
- PN16 PN25 PN40
温度範囲:
- -20℃～185℃
三方ボールバルブはT型とL型があります。T型は、3つの直交するパイプがお互いに通信し、3番目のチャネルを遮断して分割とマージとして機能することを可能にします。
L型三方ボールバルブは、互いに直交する2本のパイプのみを接続でき、3本目のパイプを同時に接続したままにすることはできず、分配のみを行います。これは、2つの入口を1つの出口から切り離すため、または2つの入口の1つを1つの出口に接続するために使用されます。他の種類の3ポートバルブは、他の可能な流れ方向のスキームと位置のために設計できます。圧力
| サイズ | L | L1 | D | D1 | D2 | Z-φd | ISO5211 | φD 4-φW |
PN16 |
| 15 | 130 | 65 | 45 | 65 | 45 | 4-14 | F5-F7 | 4-φ6 | 20 |
| 160 | 125 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | 40 | |
| 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | 40 | |
| 200 | 100 | 78 | 100 | 78 | 4-18 | F7-F10 | 4-φ8 | 40 | |
| 220 | 110 | 88 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | 用途 | |
| 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | 用途 |
このバルブは、主に工業用循環給排水、都市給排水、高層ビルやホテルの加圧給水ポンプの出口に使用され、水の逆流を遮断し、破壊的なウォーターハンマーを排除し、パイプネットワークの安全な運用を保証します。環境要件を十分に考慮して設計されており、振動や騒音がなく、スムーズな操作で、ホテルや住宅の静けさを確保し、省エネ機能も備えています。
なぜ私たちを選ぶのですか？
1. 流体抵抗が低く、抵抗係数はパイプ長に等しい。
2. 構造がシンプルで、サイズが小さく、軽量です。
3. コンパクトで信頼性が高く、優れたシール性能を備えています。真空システムでも広く使用されています。
4. 操作が便利で、開閉が速く、全開から全閉までの回転は90°で、長距離制御に便利です。
5. メンテナンスが便利で、ボールバルブは構造がシンプルで、シールリングは一般的に可動式であり、分解と交換が比較的簡単です。
6. 全開または全閉の場合、ボールとバルブシートのシール面は媒体から隔離され、媒体はバルブのシール面の浸食を引き起こしません。
7. 幅広い用途があり、数ミリから数メートルまで、高真空から高圧まで適用できます。
