詳細情報 |
|||
| 力: | 作動操作 | 体材: | CF8M/CF8/WCB |
|---|---|---|---|
| 繋がり: | フランジュ | 構造: | フローティングボールバルブ |
| モデル: | フルポート | モデル番号: | Q44F-16P |
| ハイライト: | ISO5211付き切換弁,PN16 3方切換弁,フルポート3方切換弁 |
||
製品の説明

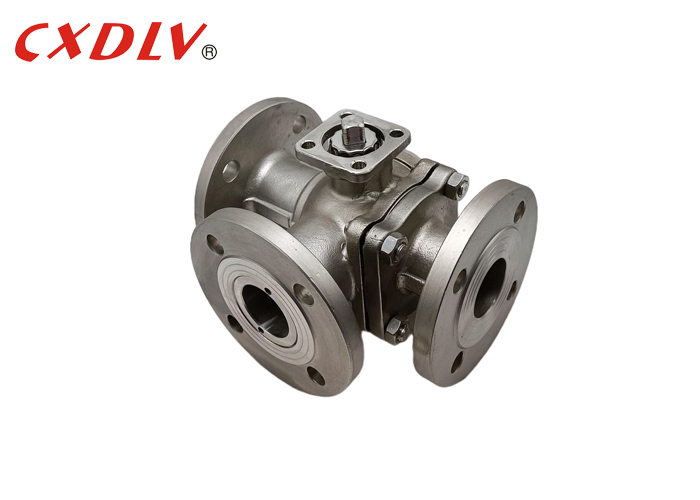

3方向のフルポート・フランジェッド・エンド・ディバーター・バルブ PN16 ISO5211 TOP
仕様
フルポート 3 Way ボールバルブ
適用される基準:
- 設計と製造:GB12237-89
- 接続:HG/T20592
- 試験と検査:GB/T13927-1992
サイズ範囲:
- DN15 ~ DN200
圧力を指定する:
- PN16
温度範囲:
- -20°C~185°C
3方向ボールバルブT型は,三本の直角管が互いに通信し,第3チャネルを切り断って分割と合併として機能することを可能にします.L三方向ボールバルブタイプは,互いに直角な2つのパイプを接続することができます3つ目のパイプを同時に繋げないだけで 分散するだけです
| 圧力 | サイズ | L について | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 40 | 220 | 110 | 145 | 110 | 88 | 4〜18 | F7〜F10 | 4-φ10 |
| 50 | 240 | 120 | 160 | 125 | 102 | 4〜18 | F7〜F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4〜18 | F7〜F10 | 4-φ10 |
3つのポートで設計されています3方向のバルブこの配置は多くのアプリケーションに汎用的です しかし3方向ボールバルブを購入する前に,どのポートの設定がシステムに最適か確認してください..
3方向ボールバルブ構成には2種類の異なるタイプがあります. L型またはT型です.これは全体で穴の形によって決定されます.それぞれが特定の用途で他よりも優れている特性を備えていますこの記事ではL型とT型3方向ボールバルブの主要な違いについて説明します.これは,システムにインストールするバルブを探しているときにより情報に基づいた決定を下すのに役立ちます..
適用する
1精製工場
2石油化学
3化学処理設備
4プロセス制御アプリケーション
5水と廃棄物の用途
6パイプラインアプリケーション
特徴
1. 90度と360度までの間隔でロックするロックハンドル
2品質投資鋳造部品
3静止感のない接地装置
4. ISO型アクチュエータの設置構成
5. 様々な特殊なシート材料で利用できます
