詳細情報 |
|||
| opreration: | 動作する | 体材: | WCB/CF8/CF8M/CF3M |
|---|---|---|---|
| 繋がり: | フランジ | 構造: | フローティングボールバルブ |
| ボア: | Tボア | モデル番号: | Q45F-16 |
| シートマテリアル: | PTFE、PPL、Dakin PTFE | ||
| ハイライト: | 裸足の幹のフルポートボールバルブ,フランジェンドエンドディバーターボールバルブ,ダイバーターボールバルブ |
||
製品の説明

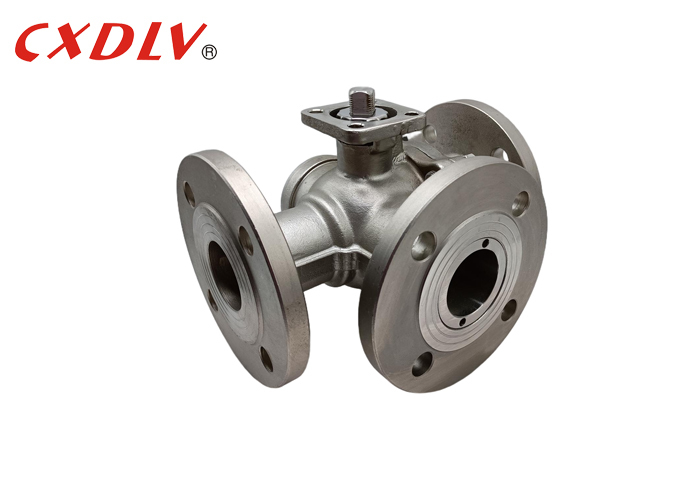

ベアステムフルポート3方フランジエンドダイバータボールバルブTポート
仕様
フルポート3方ボールバルブ
適用規格:
- 設計と製造：GB12237-89
- 接続：HG/T20592、GB/T9113
- 耐火試験：API607 4th 1993
- 試験と検査：GB/T13927-1992
サイズ範囲:
- DN15～DN200
圧力定格:
- PN16 PN25 PN40
温度範囲:
- -20℃～185℃
3方ボールバルブ はT型とL型があります。T型は、3つの直交するパイプがお互いに通信し、3番目のチャネルを遮断して分割とマージとして機能することを可能にします。L型3方ボールバルブは、互いに直交する2本のパイプのみを接続でき、3本目のパイプを同時に接続することはできず、分配のみを行います。
| 圧力 | サイズ | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 32 | 200 | 100 | 140 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 |
| 40 | 220 | 110 | 150 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 165 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 185 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 200 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 |
アプリケーション
1. 製油所
2. 石油化学
3. 化学プロセス設備
4. プロセス制御アプリケーション
5. 水と廃棄物のアプリケーション
6. パイプラインアプリケーション
特徴
1. 90度および最大360度の間隔でロックするロックハンドル
2. 高品質のインベストメント鋳造コンポーネント
3. 静電気防止用接地デバイス
4. ISO型アクチュエータ取り付け構成
5. さまざまな特殊シート材料で利用可能
