詳細情報 |
|||
| 手術: | ハンドル | 体材: | CF8 CF8M WCB CF3 CF3M |
|---|---|---|---|
| プレッシャー: | PN16/PN25/PN40 | サイズ: | DN15~DN200 |
| 構造: | 浮遊球 | 繋がり: | 二重フランジ |
| 中くらい: | 水油ガス | ||
製品の説明

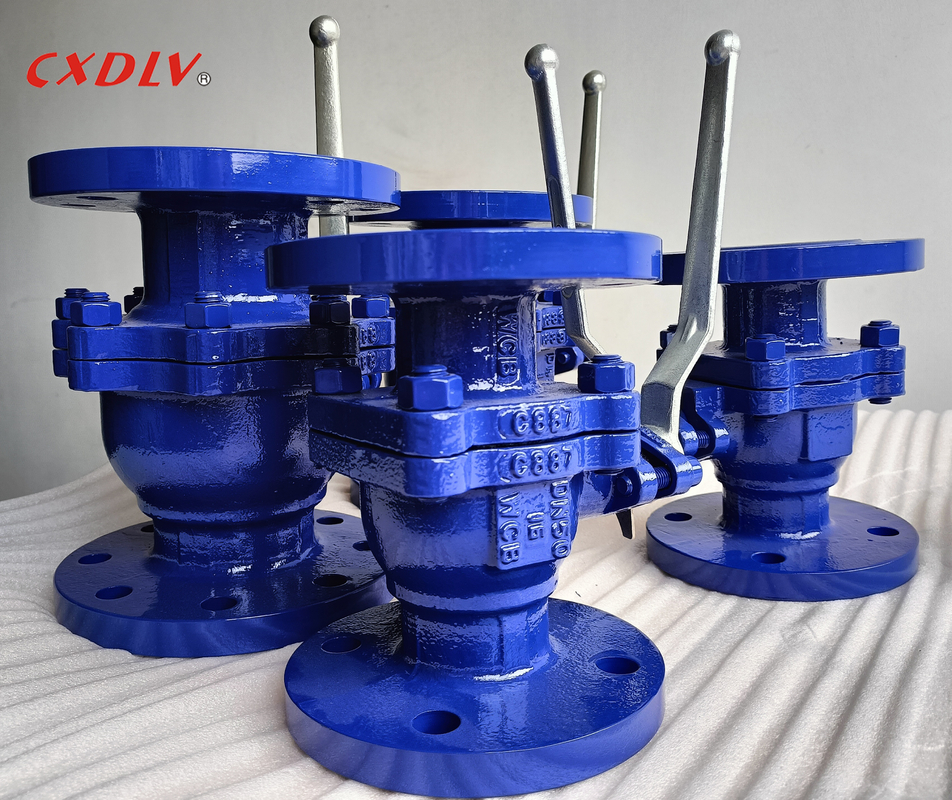

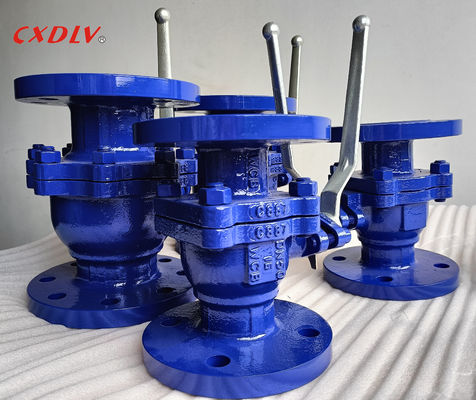

A216 Gr.WCB フランジボールバルブ 2ピース 部品 ハンドルレバー PN16
仕様
GB ハンドル操作ボールバルブ
適用規格:
- 設計と製造: GB12237-89
- 接続: JB/T79
- 耐火試験: API607 4th 1993
- 試験と検査: GB/T13927-1992
サイズ範囲:
- DN15~DN200
圧力定格:
- GB PN16
温度範囲:
- -20℃~180℃
Aボールバルブは、中空で穴の開いた回転ボールを使用して、そこを流れる流れを制御する四分の一回転バルブの一種です。ボールの穴が流れと一直線に並んでいるときは開き、バルブハンドルによって90度回転したときは閉じます。ハンドルは、開いているときは流れと一直線に平らに配置され、閉じているときはそれに垂直になり、バルブの状態を簡単に視覚的に確認できます。
| 単位:mm | |||||||
| 圧力 | サイズ | L | φE | φB | φC | T | f |
| PN16 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | |
| 50 | 150 | 165 | 125 | 102 | 20 | 3 | |
用途
ボールバルブは、一般的に、さまざまな業界で使用されるオンオフ用途向けの双方向バルブです。これらには、水、石油、ガス、化学、製薬、鉱業などが含まれます。
なぜボールバルブを選ぶのか？
1. 静電気防止性能：ボール、バルブステム、バルブ本体の間にスプリングが配置されており、切り替えプロセスで発生する静電気を導出できます。
2. ポリテトラフルオロエチレンなどの材料は自己潤滑性に優れており、球体との摩擦損失が少ないため、空気圧ボールバルブの耐用年数は長いです。
3. 流体抵抗が低く、空気圧ボールバルブはすべての種類のバルブの中で最も流体抵抗が小さいものです。
4. バルブステムのシールは信頼できます。バルブステムは上昇運動と同じ運動しか行わないため、バルブステムのパッキンシールが損傷しにくく、媒体の圧力が増加するにつれてシール能力が向上します。
モデル選択
2PC フルポート フローティング ボールバルブ
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| 材料 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| モデル | 1) ハイプラットフォームモデル 2) ハンドルモデル | |||
