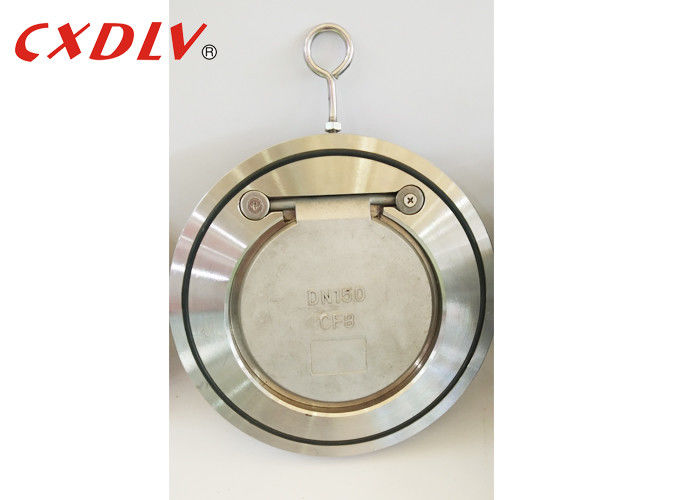

H74F ステンレス・スティール・ウェーファー型 単板チェックバルブ

H74 ステンレス鋼ウェーハ型シングルプレートチェックバルブ

               チェックバルブの特徴

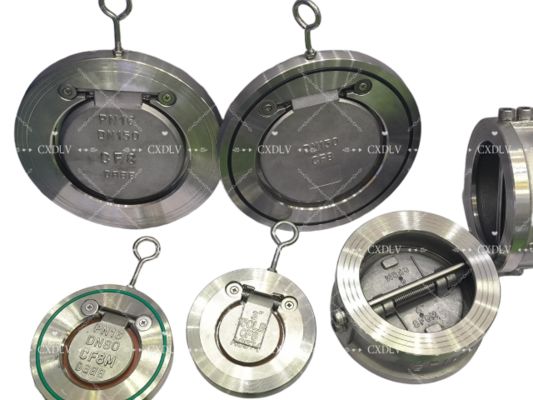

シングルディスクウェーハスイングチェックバルブ

適用規格:
- 設計および製造: ASTM B16.34

- フランジ接続: ASTI16.5

- 試験および検査: API598

サイズ範囲:
-1 1/2"~16"

圧力定格:
- ANSI 150LB,300LB

- JIS 10K,20K
温度範囲:
- -20℃~180℃

                  チェックバルブの概要

チェックバルブは、配管システムにおける逆流または排水を防ぐために一般的に使用される自動遮断バルブです。ポンプの吐出側に適用されることが多く、ポンプが停止した場合にシステムが排水されるのを防ぎ、ポンプやその他の機器を損傷する可能性のある逆流から保護します。

スイングチェックバルブは、ヒンジピンを中心に回転またはスイングするフラットディスクを備えています。低コストで、全開時のヘッドロス特性が低いのが特徴です。しかし、ディスクの長いストロークと慣性のため、従来の スイングチェックバルブは垂直配管設置で急激に閉まることがあります。そのため、これらのバルブにはレバーとウェイトアクセサリが装備されることがあります。廃水などの固形物を含む液体を処理できます。

       特徴:

• 経済的な設計: 軽量で短い設置長により、フルボディのスイング型チェックバルブと比較して、初期費用、スペース要件、および設置におけるコスト削減が実現します。
• 最小限のヘッドロス: 短く、まっすぐで、事実上遮るもののない流れ経路を提供することにより、ヘッドロスを最小限に抑えます
• ウォーターハンマーを軽減するための迅速な閉鎖: ゼロに近い流速で閉じる完全に自動化されたスプリングアシストディスクを介して遮断が実現されます。軽量のシングルディスク設計により、流れの反転前に確実な遮断が実現し、サージを最小限に抑えるのに役立ちます
• 弾性ソフトシート: 精密機械加工されたシール面と組み合わせて、API 598の試験要件を満たすかそれを超える気密シールを確保するのに役立ちます
