詳細情報 |
|||
| ディスク材質: | 2205/CF8M/CF8/CF3/CF3M/WCB/904L | 中程度: | 水 ガス 石油 |
|---|---|---|---|
| サイズ: | DN40~DN600 | 標準: | ANSI/GB/DIN |
| ボディ素材: | 2205/CF8M/CF8/CF3/CF3M/WCB/904L | MPa: | 1.0Mpa/1.6Mpa/2.5Mpa/4.0Mpa/150LB/300LB |
| 春: | SS304/SS316/X-750 | ||
| ハイライト: | 304デュアルディスクチェックバルブ,Pn16フランジエンドチェックバルブ,Pn16デュアルディスクチェックバルブ |
||
製品の説明

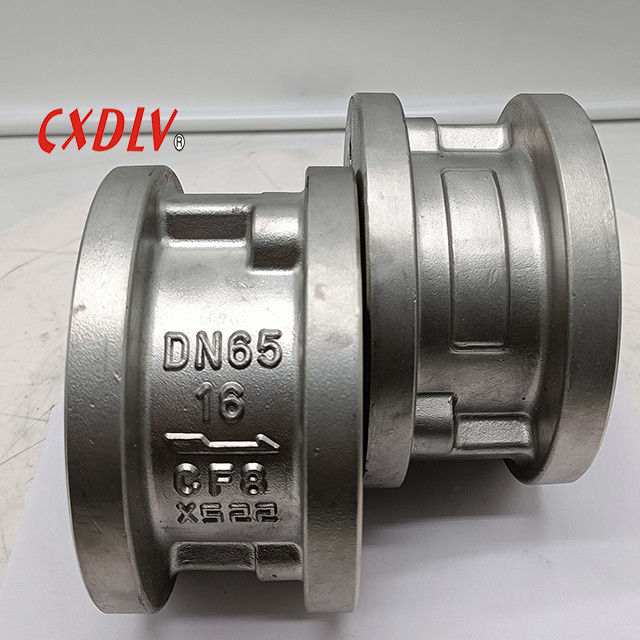

ステンレス鋼304ウェーハデュアルディスクチェックバルブ、PN16フランジエンド、PN16までのすべてのフランジに適合
寸法図
仕様
設計基準 AP1594。 JB/T8937
対面寸法 API594。 API6D。 DIN3202。 JB/T8937
圧力と温度定格ASME B16.34
試験と検査 API598
用途
デュアルプレート、ウェーハチェックバルブは、中央のヒンジピンにヒンジで固定された2つのスプリングロードプレートを採用しています。バルブの内部は、2つの半円形のスプリングとプレート表面で構成されており、ピンでバルブ本体に固定され、スプリングが変形してバルブプレートを閉じ、流体圧力がスプリングを開かせます。変形が速く、ウォーターハンマーによる損傷からパイプを保護します。
特徴
1.コンパクトなウェーハスタイル、ワンピース設計;
2.センターポストは、外部のピンやプラグなしで内部アセンブリを完全にサポート;
3.最大流量面積により圧力損失を低減;
4.デュアルプレート設計により、開閉時間が短縮され、強度が増加;
5.トーションスプリングはバルブプレートの閉鎖を補助し、流れの逆転を防ぎます。一貫したバルブ応答は、スラミングとウォーターハンマーを防ぎます
6.シャフトは、頑丈で耐腐食性の構造を特徴としています;
7.シャフトサポートは、バルブプレートの過度な移動を防ぐストップとして機能します。耐腐食性があり、大きなシャフトベアリング面を備え、内部アセンブリ、メンテナンス、または交換のために簡単に取り外すことができます。
8.スラストワッシャーは、バルブプレートヒンジの摩擦と摩耗を低減します。
パッケージと配送
梱包の詳細: 異なるバルブに応じて適切な木製ケースを選択し、損傷を防ぐために熟練した作業員を手配して梱包します。長年協力しているフォワーダーがスペースを予約し、通関手続きを行い、遅延なく輸送します。輸送方法は、海上、航空、電車の3種類あります。お客様のニーズに合わせて輸送を手配します。
配送の詳細: 注文に応じて、7〜60日
FAQ
Q: あなたは商社ですか、それともメーカーですか？
A: 私たちは16年以上のメーカーです。
Q: 納期はどのくらいですか？
A: 注文に応じて、7〜60日です。
Q: サンプルを提供していますか？無料ですか、それとも追加料金ですか？
A: はい、サンプルを無料で提供できますが、送料はいただきません。
Q: 支払い条件は何ですか？
A: 支払い=1000USD、30％T/T前払い、出荷前の残高。
