詳細情報 |
|||
| バルブ材料: | WCB | 座席: | PPL |
|---|---|---|---|
| 梱包: | 柔軟なグラファイト | 接続: | ウェーハ |
| サイズ: | DN50 | モデル: | Q71F |
| ハイライト: | ウェーハフランジ付きボールバルブ、調整可能なフランジ付きボールバルブ、ガスパルプフランジ付きバルブ,adjustable flanged ball valve,gas pulp flanged valve |
||
製品の説明
オイル 水 ガス パルプ または Wafer Flanged ボール バルブ と Fibro を調整 または切断

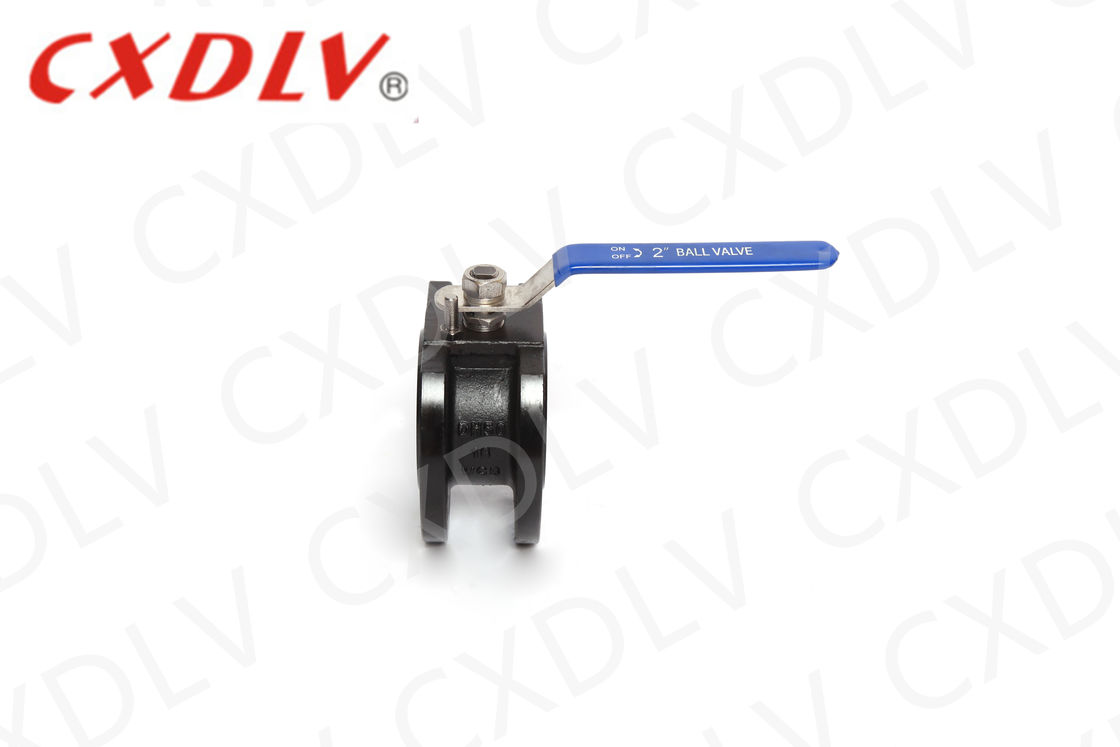

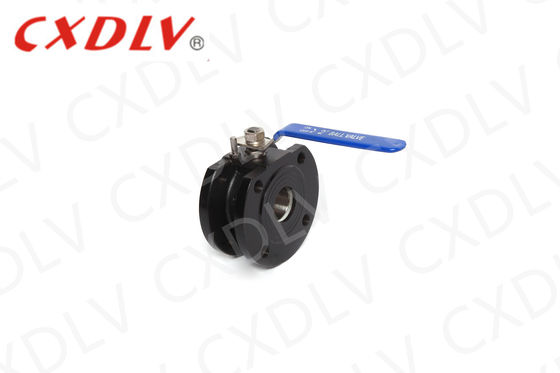

WCB カーボン・スティール・ウェーファー ステンレス・スティール・ハンドル付き 薄型フレンズ型ボール・バルブ
製品の特徴
1PC ウェッファーボールバルブ
適用される基準:
- 設計・製造:GB/T12237/1989
- 接続:JB/T79
- 耐火性試験 GB/T13927-1992
サイズ範囲:DN15 ~ DN200
定数圧力:1.6 ~ 4.0 MPa
温度範囲:-20°C ~ 350°C
Wafer Ball Valveは,イタリアの技術を導入して開発された新世代の超短フレンズ距離ボールバルブです.ボールチャネルは長方形で,V型とO型製品には,コンパクトな構造,小サイズ,軽量,便利な設置の特徴があります.
単位:mm
| 圧力 | サイズ | L について | D | D1 | D2 |
|---|---|---|---|---|---|
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 |
適用する
ウェッファーボールバルブは,石油,化学,金属,発電所,軽工業,その他の分野で広く使用され,オイル,水,ガス,パルプまたは繊維性液体を自動的に調整または切断することができます.
強さ
- エクセントリックのユニークな設計により,密封面間の摩擦のない伝送が可能になり,バルブの使用寿命が延長されます.
- 弾性のある座席は,トルクによって生成されます.
- 巧妙なクイーン設計により,弁は,補償性および密封面間の漏れがゼロで,より緊密な自動密封機能を持っています.
- サイズも小さく 軽くて 簡単に設置できます
- パネウマティックおよび電気装置は,リモコンおよびプログラム制御のニーズを満たすために,ユーザーの要求に応じて構成することができます.
- 代替シートの材料は様々な媒体に適用できます.
モデル選択
ワッフルボールバルブ
| モデル番号 | 作業圧力/MPa | 適用される温度/°C | 適用される中間 |
|---|---|---|---|
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 | 窒素 |
| Q71F-25P | 2.5 | 窒素 | |
| Q71F-16Ti | 1.6 | 酸化する腐食媒体 | |
| Q71F-25Ti | 2.5 | 酸化する腐食媒体 |
