詳細情報 |
|||
| バルブ材料: | WCB | 座席: | PPL |
|---|---|---|---|
| 梱包: | 柔軟なグラファイト | 接続: | ウェーハ |
| サイズ: | DN50 | モデル: | Q71F |
製品の説明

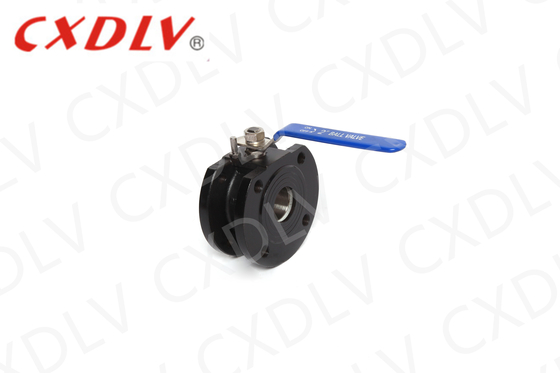

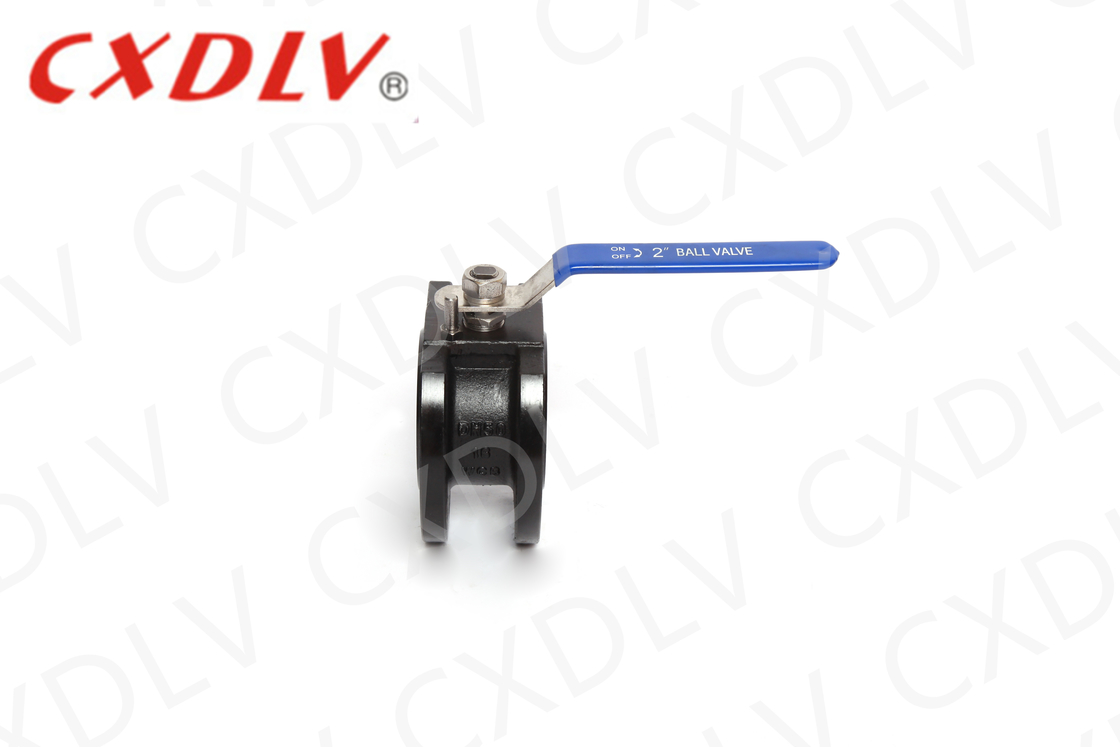

WCB カーボン・スティール・ウェーファー ステンレス・スティール・ハンドル付き 薄型フレンズ型ボール・バルブ
製品の特徴
1PC ウェッファーボールバルブ
適用される基準:
- 設計と製造: GB / T12237 / 1989
- 接続: JB / T79
- 防火試験: GB / T13927 - 1992
サイズ範囲:
- DN15 ~ DN200
定数圧力:
- 1.6 ~ 4.0 MPa
温度範囲:
- 20 °C ~ 350 °C
Wafer Ball Valveは,イタリアの技術を導入して開発された新世代の超短フレンズ距離ボールバルブです.ボールチャネルは長方形で,V型とO型製品には,コンパクトな構造,小サイズ,軽量,便利な設置の特徴があります.
| 単位:mm | |||||
| 圧力 | サイズ | L について | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
適用する
ウェッファーボールバルブは,石油,化学,金属,発電所,軽工業,その他の分野で広く使用され,オイル,水,ガス,パルプまたは繊維性液体を自動的に調整または切断することができます.
強さ
1エクセントリックのユニークなデザインは,密封面間の摩擦のない伝送を可能にし,バルブの使用寿命を延長します.
2弾性のある座席は,トルクによって生成されます.
3独創的なクイーンデザインにより,弁は,補償性および密封面間の漏れをゼロにする,より緊密な自動密封機能を持っています.
4サイズも小さく 軽量で 設置も簡単です
5電気装置は,リモコン制御とプログラム制御のニーズを満たすために,ユーザーの要求に応じて設定することができます.
6代替シートの材料は,様々なメディアに適用できます.
モデル選択
ワッフルボールバルブ
| モデル番号 | 仕事 の 圧力 /MPA |
適用される温度 /°C |
適用される中間 |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
窒素 |
| Q71F-25P | 2.5 | 窒素 | |
| Q71F-16Ti | 1.6 | 酸化する腐食媒体 | |
| Q71F-25Ti | 2.5 | 酸化する腐食媒体 |
