詳細情報 |
|||
| 機体材料: | CF8,CF8M,WCB,CF3,CF3M | ボール素材: | CF8,CF8M |
|---|---|---|---|
| シートの材料: | PTFE | ポートモデル: | Lポート,Tポート |
| スタンダード: | GB/ANSI/JIS | モデル番号: | Q44F-16P,Q45F-16C |
| ハイライト: | ISO5211 トップボールバルブ,3 方向 フランジボールバルブ,PN16 鋳造鋼ボールバルブ |
||
製品の説明

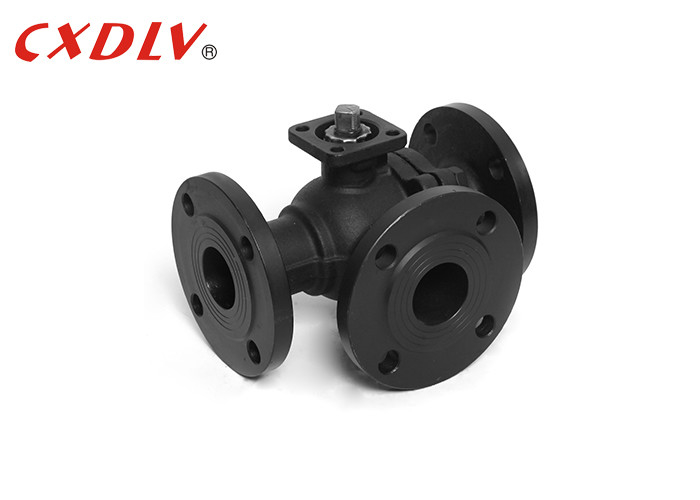

3 方向のフラングボールバルブ PN16 鋳鋼 ISO5211 TOP
仕様
鋳造 浮遊ボールバルブ
適用される基準:
- 設計と製造:GB12237-89
- 接続:JB/T79
- 防火試験:API607 4月 1993
- 試験と検査:GB/T13927-1992
サイズ範囲:
- DN15 ~ DN200
圧力を指定する:
- PN16 PN25 PN40
温度範囲:
- -20°C~185°C
3方向ボールバルブT型は,三本の直角管が互いに通信し,第3チャネルを切り断って分割と合併として機能することを可能にします.
互いに直角な2つのパイプを接続し,同時に3番目のパイプを接続することはできません.それは,分配するためにのみ両方の入口を1つの出口から切り離すため,または2つの入口の1つを1つの出口に接続することができます.他の種類の3ポートバルブは,他の可能な流れの方向化計画と位置のために設計することができます..
| 圧力 | サイズ | L について | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4 から 14 | F5 について | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4 から 14 | F5〜F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4 から 14 | F5〜F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4〜18 | F5〜F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4〜18 | F7〜F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4〜18 | F7〜F10 | 4-φ10 |
適用する
バルブは主に工業循環水供給と排水,都市水供給と排水,高層ビルとポンプの圧縮水出口のホテルで使用されます.破壊的な水のハンマーを排除するために使用されます環境要件を完全に考慮し,振動や騒音がなく,スムーズに動作し,静かな住宅と省エネの機能があります.
なぜ我々を選んだの?
1液体の抵抗は低く,抵抗係数はパイプ長に等しい.
2構造はシンプルで サイズも小さく 重量も軽い
3. コンパクトで信頼性があり,密封性も良好です.また,真空システムでも広く使用されています.
4操作は便利で,開閉は迅速で,完全開閉から完全閉閉までの回転は90°で,遠隔制御に便利です.
5維持は便利で,ボールバルブにはシンプルな構造があり,シールリングは一般的に移動可能で,分解と交換は比較的便利です.
6完全に開いたり完全に閉ざされたとき,ボールとバルブシートの密封面は介質から隔離され,介質はバルブの密封面を侵食させません.
7小から数ミリメートル,数メートルまで,高真空から高圧まで,幅広いアプリケーションが適用できます.
