| MOQ: | 1 |
| 価格: | 交渉可能 |
| 標準パッケージ: | 別の弁の構造に従う適した合板の箱 |
| 配達期間: | 5~25の仕事日 |
| 決済方法: | T/T,Western Union,L/C,D/A,D/P,MoneyGram,PAYPAL |
| 供給能力: | 500pcs/Mon |
仕様
DIN 鋳造型浮遊ボールバルブ
適用される基準:
- 設計と製造:DIN 3357/1,2EN12516-1
- 接続:DIN2542~DIN2545,EN1092
- 防火試験:API607 4月 1993
- 試験と検査:DIN3230/3,En12266
サイズ範囲:
- DN15 ~ DN200
圧力を指定する:
- DIN PN10 PN16 PN25 PN40
温度範囲:
- 20 °C ~ 185 °C
| PN (Mpa) | DN | L について | φE | φB | φC | T | f | N-φh | H | H1 | W | M について | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4 から 14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | 4 から 14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | 4 から 14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | 4〜18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | 4〜18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 150 | 165 | 125 | 102 | 18 | 3 | 4〜18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | 170 | 185 | 145 | 122 | 20 | 3 | 4〜18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
| 80 | 180 | 200 | 160 | 138 | 20 | 3 | 8 から 18 まで | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
| 100 | 190 | 220 | 180 | 158 | 20 | 3 | 8 から 18 まで | 140 | 182 | 400 | 17 | 17 | ノン | 11 | ノン | 102 | |
| 125 | 325 | 250 | 210 | 188 | 22 | 3 | 8 から 18 まで | 183 | 260 | 500 | 27 | 27 | 14 | ノン | 125 | ノン | |
| 150 | 350 | 285 | 240 | 212 | 22 | 3 | 8 から 22 | 202 | 280 | 800 | 27 | 27 | 14 | ノン | 125 | 140 | |
| 200 | 400 | 340 | 295 | 268 | 24 | 3 | 12〜22 | 253 | - | 1100 | 27 | 27 | 14 | ノン | 125 | 140 |
適用する
* 小型から直径数ミリメートル,大型メートル,高真空から高圧まで,幅広い用途が適用できます.
*ボールバルブは,石油,化学,発電,紙,原子エネルギー,航空,ロケット,その他の部門,また人々の日常生活でも広く使用されています.
ボールバルブ の 利点
1推力ベアリングは,バルブ幹の摩擦トルクを軽減し,バルブ幹を長時間稼働するための滑らかで柔軟にする.
2静止性防止:ボールとバルブ幹とバルブボディの間にはスプリングが配置され,切り替えプロセスによって生成される静止電気を導き出すことができます.
3ポリテトラフッロエチレンのような材料は,良い自己潤滑性を持ち,球体との摩擦損失は小さいため,気圧球弁の使用寿命は長い.
4流体抵抗は小さいので,気圧球弁は,すべての種類のバルブの中で最も小さな流体抵抗を持つものです.
5. バルブ幹のシールが信頼性がある. バルブ幹は,引き上げ運動と同じ動きを行うため,バルブ幹の包装シールが損傷することは容易ではありません.そして密封能力は介質の圧力が増加するにつれて増加します.
6座席はPTFEのような弾性素材で 簡単に密封できます半圧の上昇とともに気圧球弁のバルブ密封能力は増加します.
モデル選択

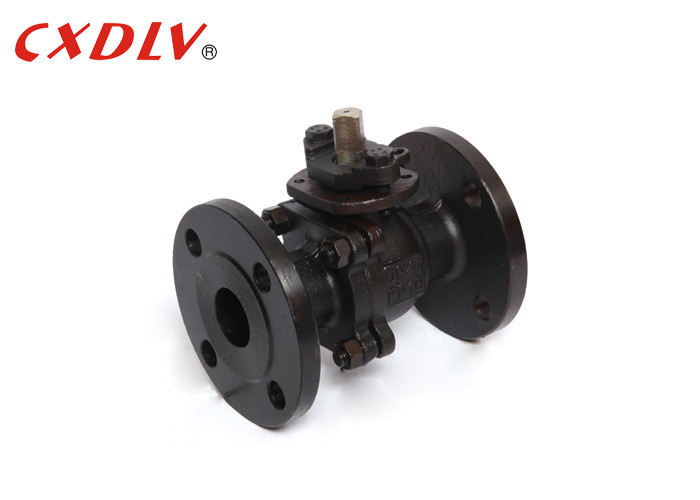

DIN 2PC フルポート フローティングボールバルブ
| スタンダード | ANSI | GB | JIS | DIN |
| 圧力 | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| 材料 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| モデル | 1) 高台モデル 2) ハンドルモデル | |||
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
|
|
