詳細情報 |
|||
球材料: | CF8/CF8M | サイズ: | "212" |
---|---|---|---|
スタンダード: | ANSI GB | 面対面 標準:: | ASME B16.10 |
設計基準: | ASME B1634 | ||
ハイライト: | CF8M フランジ・グローブ・バルブ,150LB フランジ・グローブ・バルブ,12インチステンレス鋼のボールバルブ |
製品の説明

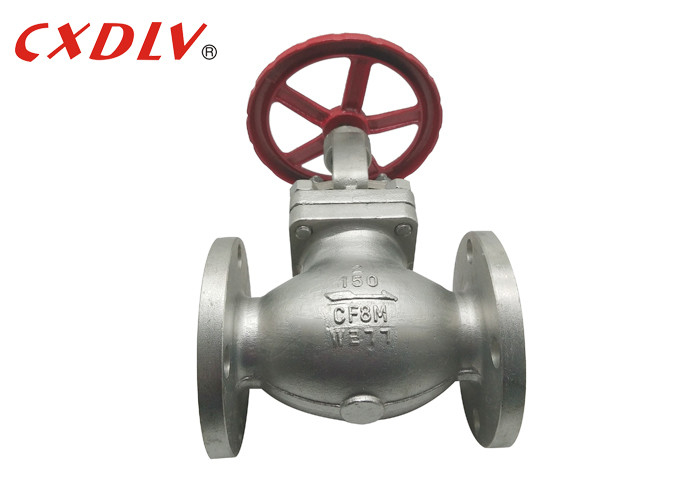

APIクラス 150LB ステンレス鋼 CF8M フレンズ 球閥 8 インチ 12 インチ プラグ 形 球閥 フラップ
仕様
- 設計基準:ANSI B16.34 / API 600 / API 602
- 検査とテスト:API 598
- 顔面から: ANSI B1610
- フレンズ接続: ANSI B16.5 (NPS≤24) / ANSI B16.47 SERIES B, ANSI 16.47 SERIES A, MSS SP-44 (NPS >24について)
適用する
球閥の開閉部はプラグ状のバルブフラップで,密封面は平らまたは角型で,バルブフラップはバルブシートの中央線に沿って線形に動きます.バルブ幹の動き形 (一般名):ダーク・ラッド),またリフティング・ロータリー・ラッドタイプ, (一般的な名称:ライト・ラッド) ストップ・バルブとは,閉塞部位 (バルブ) がバルブシートの中央線に沿って動いているバルブを指します.フラップの動きの形によって, 座席開口の変化は,フラップの移動に比例する.このタイプのバルブのバルブ幹の比較的短い開口または閉じるストロックのために,そして非常に信頼性の高い切断機能バルブシート開口の変化がバルブフラップのストロークに比例しているため,流量調整に非常に適しています.このタイプのシャットオフ球弁は,シャットオフまたは規制と絞め込みに適しています.

サイズ | d | L について | H | W | D | C について | G | T | N-ΦM |
1 " | 25 | 127 | 212 | 140 | 108 | 79.5 | 51 | 11.1 | 4 から 16 |
1 1/4 インチ | 32 | 140 | 243 | 160 | 117 | 89.5 | 64 | 12.7 | 4 から 16 |
1 1/2 インチ | 40 | 165 | 246 | 160 | 127 | 98.5 | 73 | 14.3 | 4 から 16 |
2 " | 50 | 203 | 252 | 200 | 152 | 120.5 | 92 | 15.9 | 4 - 19 |
2 1/2 インチ | 65 | 216 | 308 | 200 | 178 | 139.5 | 105 | 17.5 | 4 - 19 |
3cm | 80 | 241 | 327 | 250 | 190 | 152.5 | 127 | 19.1 | 4 - 19 |
4インチ | 100 | 292 | 384 | 250 | 229 | 190.5 | 157 | 23.9 | 8〜19 |
5インチ | 125 | 356 | 484 | 300 | 254 | 216 | 186 | 23.9 | 8 から 22 |
6インチ | 150 | 406 | 547 | 350 | 279 | 241.5 | 216 | 25.4 | 8 から 22 |
8インチ | 200 | 495 | 669 | 350 | 343 | 298.5 | 270 | 28.6 | 8 から 22 |
10インチ | 250 | 622 | 824 | 200 | 406 | 362.5 | 324 | 30.2 | 12〜25 |
特徴
1. ダブルシール設計 (波紋管 + 梱包) バルウが故障した場合,幹の梱包も漏れを避け,国際密封基準を満たします.
2安全と環境保護,流体流失なくなり,エネルギー流失を削減し,設備の安全性を向上させる.
3長期使用寿命,保守の頻度,運用コストを削減します
4頑丈なバルブシールデザインは,バルブ幹の漏れをゼロに保証し,メンテナンスのない条件を提供します.
パッケージ&配達
パッケージの詳細: 私たちは,異なるバルブに応じて適切な木製ケースを選択し,傷口の場合に梱包する熟練した労働者を安排します.長期間の協力したエクスパディアントはスペースを予約します.税関をクリアし 輸送を遅らせない輸送には3つの方法があります. 海,空,列車. お客様のニーズに応じて輸送を安排します.
配送の詳細注文に応じて 7~60日
よくある質問
Q: 取引会社ですか? それとも製造会社ですか?
A: 私たちは工場です.
Q: 配達時間はどれくらいですか?
A: 注文に応じて,7~60days.
Q: サンプルを用意していますか?無料ですか?それとも追加ですか?
A: はい,私たちは無料の料金でサンプルを提供することができますが,貨物代を払いません.
Q: あなたの支払い条件は?
A: <=1000USD,100%事前. >=1000USD,30%T/T事前,出荷前の残高.
