| MOQ: | 1 |
| 価格: | 交渉可能 |
| 標準パッケージ: | 別の弁の構造に従う適した合板の箱 |
| 配達期間: | 5~25の仕事日 |
| 決済方法: | T/T、ウェスタン・ユニオン、L/C、D/A、D/P、MoneyGram、Paypal |
| 供給能力: | 500pcs/Mon |
| ハイライト: |

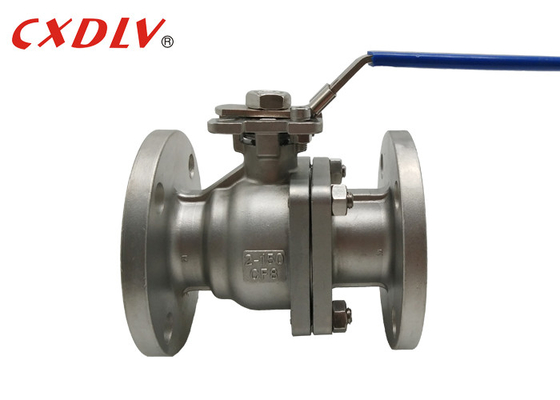

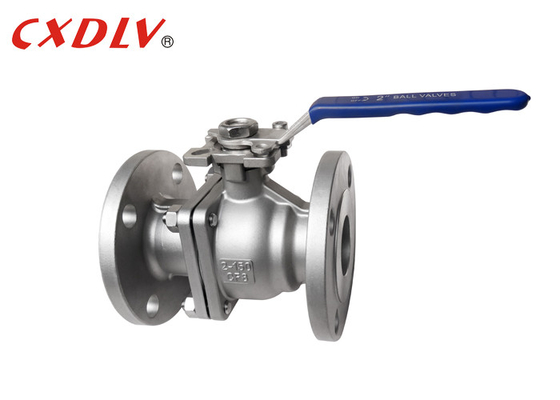

cf8m ボールバルブ,ステンレススチールボールバルブ150LB フランジ端の不?? 鋼ボールバルブ |
||
|---|---|---|---|
仕様
ボールバルブ
適用される基準:
- 設計と製造: ASME B16. 34, API608
- 接続: JIS B2212 ~ B213
- テストと検査: JIS B2003, API6D
- 面対面の次元:JIS B2002
サイズ範囲:
- DN15 ~ DN200
圧力を指定する:
- JIS 10K 20K
温度範囲:
- - 20 °C ~ 185 °C
JIS高台ボールバルブは,日本の標準設計ライセンスを採用し,日本の標準フレンズ,日本の標準構造長,日本の標準材料標準,そして複合JIS日本国標準製品.
JIS高台ボールバルブの構造は,任意のメーカーによって設置され,設置されることができます. 設置後,シールが調整できます.この調整は,アクチュエータを分解する必要はありません.密封性能を効果的に保護する
| 圧力 | サイズ | φD | L について | φE | φB | φC | T | f | N-φh | H | H1 | W | M について | P | A1 | A2 | B1 | B2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4 から 15 まで | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4 から 15 まで | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4 - 19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4 - 19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4 - 19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4 - 19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | 私たちに自由に連絡してください | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
適用する
水,溶媒,酸,天然ガスなどの一般的な作業環境に適していますが,酸素,過酸化水素,メタン,エチレンなどの厳しい作業環境にも適しています.様々な産業で広く使われています.
ボールバルブの強度
1先進的な陶磁鋳造技術 合理的な構造と美しい外観
2. バルブシートは弾性密封構造を採用し,労働,軽量,良好な密封性能を節約します.
3バルブストームは逆密閉底負荷構造を採用し,バルブストームは内部圧力により飛び出せず,安全性を確保します.
モデル選択
2PC フルポート フローティングボールバルブ
| スタンダード | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 材料 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| モデル | 1) 高台モデル 2) ハンドルモデル |
|||
