詳細情報 |
|||
| CertificateISO9001:2008年のセリウム: | ISO9001:2008年のセリウム | 標準: | ANSI、ASME、API、DIN、JIS、BS、GB |
|---|---|---|---|
| 関係: | フランジ | サイズ: | DN15~DN200 |
| 媒体: | 水オイル ガス | ||
| ハイライト: | WCB フランジ付きボールバルブ、DIN PN16 フランジ付きボールバルブ、2PC フランジ付きステンレスボールバルブ,DIN PN16 Flanged Ball Valve,2PC Flanged Stainless Ball Valve |
||
製品の説明

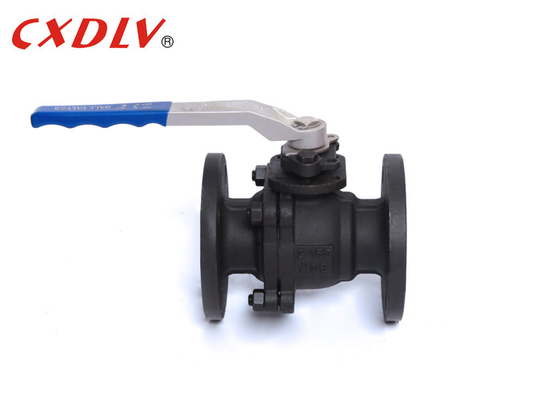

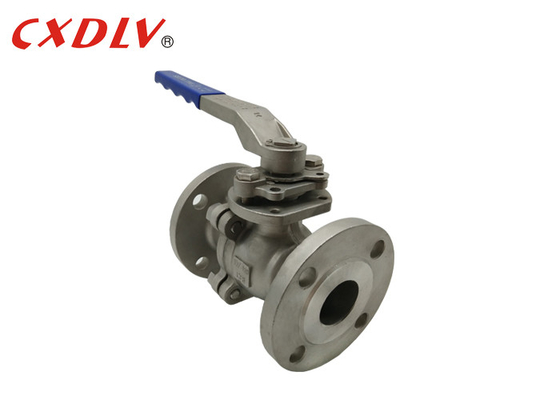

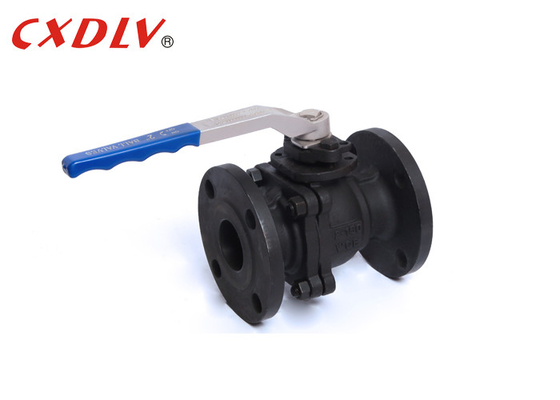

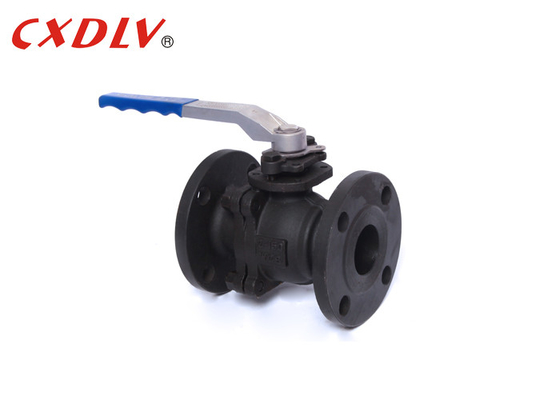

PN16 2PC ステンレス鋼 WCB フランジ付きボールバルブ
仕様
ハイプラットフォームボールバルブ
適用規格:
- 設計および製造:GB12237-89
- 接続: JB/T79
- 耐火性試験: API607 4th 1993
- テストと検査:GB/T13927-1992
サイズ範囲：
- DN15〜DN200
圧力定格：
- GB PN16 PN25 PN40
温度範囲：
- -20℃～185℃
ボールバルブは、バルブステムの駆動により開閉部材（球体）がボールバルブの軸を中心に回転します。流体の調整や制御にも使用できます。マルチウェイボールバルブは、培地の合流、分岐、流れ方向の切り替えを柔軟に制御できるだけでなく、任意の流路を閉じて他の2つの流路を接続することもできます。
| PN(MPa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | お気軽にお問い合わせください | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
応用
ボールバルブは、石油精製、長距離パイプライン、化学、製紙、製薬、水保全、電力、地方自治体、鉄鋼およびその他の産業で広く使用されています。
アドバンテージ
1.流体抵抗が小さい：空気圧ボールバルブは、すべてのバルブ分類の流体抵抗の中で最も小さく、たとえ小径の空気圧ボールバルブであっても、その流体抵抗は非常に小さいです。
2. ステムシールの信頼性：バルブステムは回転のみで上下には動かないため、バルブステムのパッキンシールが破れにくく、媒体圧力の上昇とともにシール能力が高まります。
3.バルブシートのシール性能は良好です。PTFEなどの弾性材料で作られたシールリングはシールしやすく、空気圧ボールバルブのバルブシール能力は媒体圧力の増加とともに増加します。
モデルの選択
高圧ボールバルブ
| 標準 | ANSI | GB | JIS | DIN |
| プレッシャー | 150ポンド/300ポンド | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
| 素材 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| モデル | 1) ハイプラットフォームモデル 2) ハンドルモデル | |||
この製品の詳細を知りたい
