商品の詳細:
お支払配送条件:
|
ボディ材料: | SS316/SS304/WCB | サイズ: | DN15-200 |
---|---|---|---|
標準: | ANSI、ASME、API、DIN、JIS、BS、GB | 関係: | フランジの端 |
証明書: | セリウム | ||
ハイライト: | 空気圧アクチュエータ フランジ ボール バルブ、Dn80 フランジ ボール バルブ、フランジ複動ボール バルブ,Dn80 Flange Ball Valve,Flange Double Acting Ball Valve |
仕様

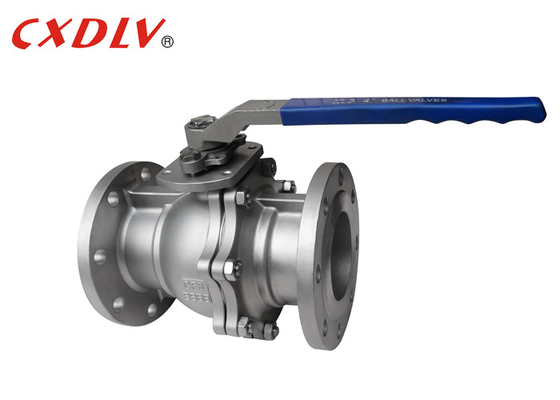

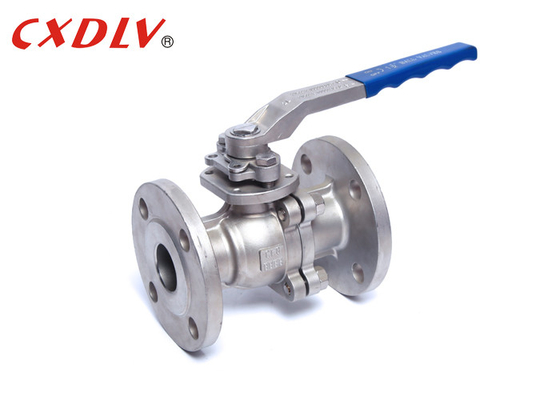

ハイプラットフォームボールバルブ
適用規格:
- 設計および製造:GB12237-89
- 接続: JB/T79
- 耐火性試験: API607 4th 1993
- テストと検査:GB/T13927-1992
サイズ範囲:
- DN15〜DN200
圧力定格:
- GB PN16 PN25 PN40
温度範囲:
- -20℃~185℃
ボールバルブは、バルブステムの駆動により開閉部材(球体)がボールバルブの軸を中心に回転します。流体の調整や制御にも使用できます。マルチウェイボールバルブは、培地の合流、分岐、流れ方向の切り替えを柔軟に制御できるだけでなく、任意の流路を閉じて他の2つの流路を接続することもできます。
PN(MPa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | お気軽にお問い合わせください | ||||||||||||||||
80 | |||||||||||||||||
100 | |||||||||||||||||
125 | |||||||||||||||||
150 | |||||||||||||||||
200 |
応用
ボールバルブは、石油精製、長距離パイプライン、化学、製紙、製薬、水保全、電力、地方自治体、鉄鋼およびその他の産業で広く使用されています。
アドバンテージ
1.流体抵抗が小さい:空気圧ボールバルブは、すべてのバルブ分類の流体抵抗の中で最も小さく、たとえ小径の空気圧ボールバルブであっても、その流体抵抗は非常に小さいです。
2. ステムシールの信頼性:バルブステムは回転のみで上下には動かないため、バルブステムのパッキンシールが破れにくく、媒体圧力の上昇とともにシール能力が高まります。
3.バルブシートのシール性能は良好です。PTFEなどの弾性材料で作られたシールリングはシールしやすく、空気圧ボールバルブのバルブシール能力は媒体圧力の増加とともに増加します。
モデルの選択
高圧ボールバルブ
標準 | ANSI | GB | JIS | DIN |
プレッシャー | 150ポンド/300ポンド | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
素材 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
モデル | 1) ハイプラットフォームモデル 2) ハンドルモデル |
