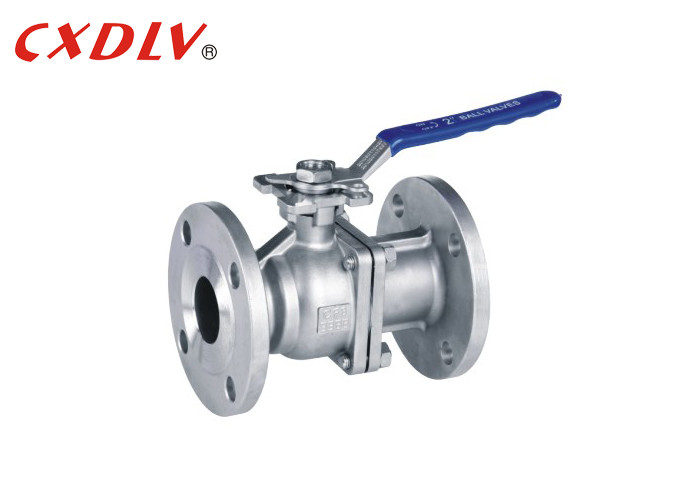

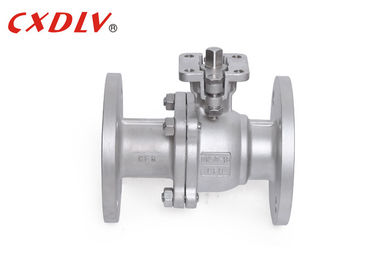

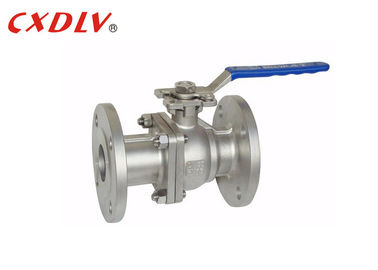

イタリアガスフランジハイプラットフォームボールバルブDN50 PN16ステンレス鋼
商品の詳細:
| Place of Origin: | China |
| ブランド名: | CXDLV |
| 証明: | CE&ISO |
| モデル番号: | Q41F |
お支払配送条件:
| 最小注文数量: | 1 |
|---|---|
| 価格: | 交渉可能 |
| Packaging Details: | Suitable Plywood Cases according to different valves structure |
| Delivery Time: | 5~25 Work Days |
| Payment Terms: | T/T, Western Union, L/C, D/A, D/P, MoneyGram, Paypal |
| 供給の能力: | 500pcs/Mon |
|
詳細情報 |
|||
| ハイライト: | フランジ付き DN50 ボールバルブ、フランジ付きハイプラットフォームボールバルブ、フランジ付きイタリアガスボールバルブ,Flanged High platform Ball Valve,Flanged Italy Gas Ball Valve |
||
|---|---|---|---|
製品の説明
仕様
ボールバルブ
適用規格:
- 設計および製造:GB12237-89
- 接続: JB/T79
- 耐火性試験: API607 4th 1993
- テストと検査:GB/T13927-1992
サイズ範囲：
- DN15〜DN200
圧力定格：
- GB PN16 PN25 PN40
温度範囲：
- -20℃～185℃
ボールバルブは、バルブステムの駆動により開閉部材（球体）がボールバルブの軸を中心に回転します。流体の調整や制御にも使用できます。硬質シール V ボール バルブは、V 型コアと硬溶接超硬合金の金属シートの間に強力なせん断力を発揮します。特に繊維を含む微小固体粒子に適しています。マルチウェイボールバルブは、媒体の合流、分岐、流れ方向の切り替えを柔軟に制御できるだけでなく、任意の流路を閉じて他の2つの流路を接続することもできます。
| PN(MPa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | お気軽にお問い合わせください | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 |
|||||||||||||||||
応用
ボールバルブは主にパイプラインで媒体の流れの方向を切断、分配、変更するために使用されます。
アドバンテージ
1. スラストベアリングによりバルブステムの摩擦トルクが低減され、バルブステムが滑らかで柔軟になり、長期間の使用に耐えます。
2. 静電気防止機能：ボール、バルブステム、バルブボディの間にスプリングが配置されており、スイッチング過程で発生する静電気を取り出すことができます。
3. ポリテトラフルオロエチレンなどの材質は自己潤滑性に優れ、球との摩擦損失が少ないため、空気圧ボールバルブの寿命が長くなります。
モデルの選択
2PCフルポートフローティングボールバルブ
| 標準 | ANSI | GB | JIS | DIN |
| プレッシャー | 150ポンド/300ポンド | PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| 素材 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| モデル | 1) ハイプラットフォームモデル 2) ハンドルモデル | |||
この製品の詳細を知りたい
