詳細情報 |
|||
| ボディ材料: | SS321ステンレス鋼 | ガラス: | ホウケイ酸塩 |
|---|---|---|---|
| 座席: | PTFE | モデル: | 平野 |
| 弁のサイズ: | 1/2」~8" | 温度: | -20~150℃ |
| ハイライト: | 二重Windowsのフランジのサイト グラス,産業SS 321のフランジのサイト グラス,フランジのサイト グラスの流れの表示器 |
||
製品の説明

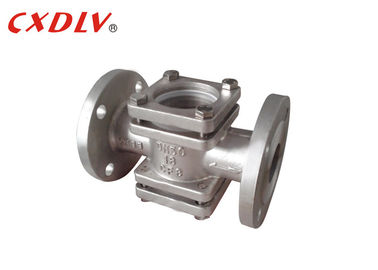

Industial SS321のステンレス鋼の倍のWindowsのサイト グラスの流れの表示器
製品の機能
サイト グラス
適当な標準:
- 設計および製造:ASTM B16.34
- フランジの関係:ASME B16.5
- テストおよび点検:API598
サイズの範囲:
- DN15~DN200
圧力評価:
- ANSI 150LB
温度較差:
- -20°C~180°C
技術的なデータ
| DN | H | L | D | D1 | D2 | Z-φd | b | W |
| 15 | 72 | 130 | 89 | 60.5 | 35 | 4-16 | 11.5 | 60×60 |
| 20 | 82 | 150 | 98 | 70 | 43 | 4-16 | 12 | 72×72 |
| 25 | 92 | 160 | 108 | 79.5 | 51 | 4-16 | 13 | 80×80 |
| 32 | 105 | 180 | 117 | 89 | 64 | 4-16 | 14 | 90×90 |
| 40 | 115 | 200 | 127 | 98.5 | 73 | 4-16 | 15 | 100×100 |
| 50 | 140 | 230 | 152 | 120.5 | 92 | 4-19 | 16 | 110×110 |
サイト グラスの概観
サイト グラスはまた、点検ガラスを呼んだ、視力の港か視力の窓は管で窓、か視覚で媒体の存在、流れまたはレベルを観察するためのボイラー、タンク、プロセス部屋またはサイロのサイドウォールとして記述されている。装置か全体のプロセスを点検このサイト グラスを使うと/点検するためにできる。
簡単な視覚流れの徴候が十分である時私達にほとんどの適用に適する視力の流れの表示器の選択がある。
私達の視力の表示器は方向、流れおよび色のような流動特徴を観察し、監視するために理想的である。
私達にねじで締められる、フランジを付けたようになるまたはウエファーの関係が付いているサイズそして材料の選択で利用できる上昇の球様式、紡績工および折り返しおよび口の流れの表示器の選択がある。水、オイル、化学薬品600までのcentistokes、またガス、私達の流れの視力の表示器と互換性がある多数およびいろいろな適用の必要性を満たすため。
適用
1. 実用性および力
2.医薬品
3.食糧および飲料
4.生物燃料
5.排水処理および管理
6。そして化学/石油化学
モデル選択
| 製品名 | 流れのサイト グラスの表示器 | |||
| 関係 | フランジ | 糸 | ||
| 圧力 | DIN/JIS/ANSI | 0.6Mpa | ||
| 材料 | 1）CF8/SS3042）CF8M/SS3163）炭素鋼 | |||
