商品の詳細:
お支払配送条件:
|
製品名: | 球弁 | 弁材料: | CF8、CF8Mの炭素鋼 |
---|---|---|---|
圧力: | PN16/PN25/PN40 | 操作: | ハンドルのレバー |
関係: | ウエファー | モデル: | Q71F |
ハイライト: | PPLの座席によってフランジを付けたようになる端の球弁,延長茎は弁球フランジを付けたようになった,レバーの操作によってフランジを付けたようになる球弁 |

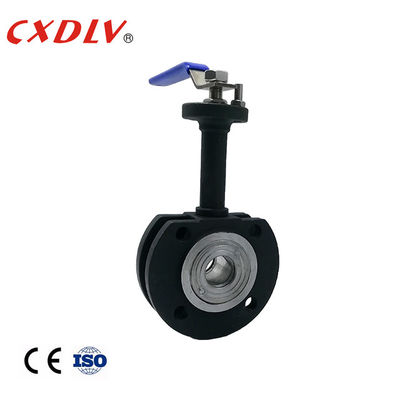

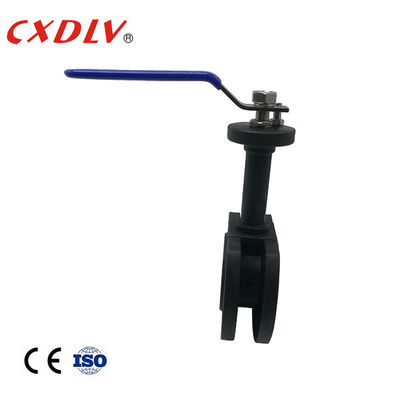

延長茎が付いている1つのPCによってフランジを付けたようになる端の球弁のレバー操作PPLの座席
概要の特徴
イタリアの球弁
適当な標準:
- 設計および製造:GB/T12237/1989年
- 関係:JB/T79
サイズの範囲:
- DN15 | DN200
わずかな圧力:
- Contruction 1.6 | 4.0 MPa
温度の限界:
- 20 °C | 250 °C
ウエファーのタイプ ボール弁断ち切るために(または「イタリア極度の薄い」をタイプ ボール弁呼び) PN1.0~2.5MPaの状態の使用された準備中の装置であり、達成するか、または準備中の媒体を接続するために29~180℃の温度(シーリング リングはRPTFEである)または29~180℃を(密封リングはPPLのポリフェニレンである)、働かせる。適当な媒体は、水のような、oxidizabilityの汽船、相違弁材料に応じてオイル、硝酸、酢酸、カルバミド、または媒体採用した適用することができる。
単位:mm | |||||
圧力 | サイズ | L | D | D1 | D2 |
PN16 | 15 | 35 | 95 | 65 | 45 |
20 | 38 | 105 | 75 | 55 | |
25 | 42 | 115 | 85 | 65 | |
32 | 50 | 135 | 100 | 78 | |
40 | 62 | 145 | 110 | 85 |
適用
ウエファーの球弁は自動的にオイル、水、ガスおよびパルプまたは繊維状の液体調節するか、または断ち切る石油で広く利用される、化学薬品、冶金学、発電所、軽工業および他の分野。
強さ
1. 証拠の茎の設計を吹きなさい
2. 減らされた港の設計
3.、小型簡単な、ウエファーの球弁の構造軽量。
4. フランジの標準:GB
5. さまざまな密封材料および炭素鋼の選択
モデル選択
ウエファーの球弁
モデル | 働き圧力 /Mpa |
適当な温度 /℃ |
適当な媒体 |
Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrose |
Q71F-25P | 2.5 | Nitrose | |
Q71F-16Ti | 1.6 | 酸化の腐食性媒体 | |
Q71F-25Ti | 2.5 | 酸化の腐食性媒体 |
