商品の詳細:
お支払配送条件:
|
| ボディ材料: | SS304 SS316、WCB | 球材料: | CF8、CF8M |
|---|---|---|---|
| 座席材料: | PTFE/PPL/POB/RPTFE | 構造: | ウエファーの球弁 |
| サイズ: | DN15 | DN200 | モデル: | Q71F |
| 台紙: | ISOの直接台紙 | ||
| ハイライト: | 茎WCBの球弁を伸ばしなさい,ウエファーのタイプWCBの球弁,DN15 WCBの球弁 |
||

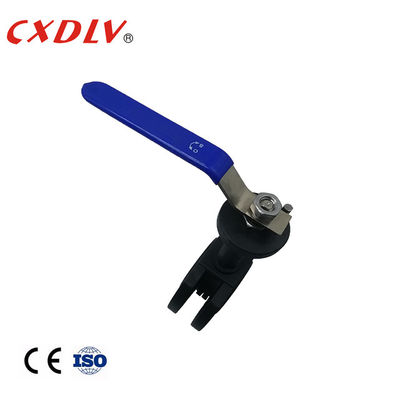

ウエファーのタイプは減らされた穴が付いている茎WCBの球弁を伸ばす
製品の機能
2PCウエファーの球弁
適当な標準:
- 設計および製造:GB/T12237/1989年
- 関係:JB/T79
- 耐火性テスト:GB/T13927 - 1992年
サイズの範囲:
- DN15 | DN200
わずかな圧力:
- 1.6 | 4.0 MPa
温度較差:
- - 20 °C | 250 °C
単純構造、小型およびライト級選手が付いているウエファーの球弁は、もっと、少数の部品からだけ成っている。さらに、それは回転90°によってすぐに作動させることができ項目はよい流動制御特徴とある。球弁が十分に開位置にあるとき、弁の版の厚さはバルブ本体を通る中型の流れ、従って弁によって発生する圧力降下が小さいとき唯一の抵抗である。
| サイズ | φd | D2 | D1 | D | T | L | |
| 15 | 1/2」 | 15 | 45 | 65 | 95 | 14 | 35 |
| 20 | 3/4" | 20 | 55 | 75 | 105 | 14 | 38 |
| 25 | 1" | 25 | 65 | 85 | 115 | 14 | 42 |
| 32 | 1 1/4" | 32 | 78 | 100 | 135 | 16 | 50 |
| 40 | 1 1/2」 | 38 | 85 | 110 | 145 | 16 | 62 |
| 50 | 2" | 50 | 100 | 125 | 160 | 16 | 72 |
適用
ウエファーの球弁は広く利用されている:ニ酸化硫黄薬剤、蒸気、空気、ガス、アンモナル、二酸化炭素のガス、オイル、水、塩水、アルカリ液、海水、硝酸、塩酸、硫酸の化学、石油化学、製錬、食糧そして他の企業、リン酸はパイプラインの調整および切断装置として媒体使用される。
球弁の強さ
1. 奇人の独特な設計は弁の耐用年数を延長する密封表面間の摩擦がない伝達をする。
2. トルクによって発生する弾力的に座席。
3. 独創的なくさびの設計は弁を持っている密封表面間の代償的な、ゼロ漏出を用いるより堅く、より堅い自動密封機能を、作る。
4. 小型、軽量、軽量および取付けること容易。
5. 空気および電気装置はリモート・コントロールおよびプログラム制御の必要性を満たすユーザーの要求に従って形成することができる。
6. 取り替えの座席材料はいろいろな媒体に加えることができる。
モデル選択
ウエファーの球弁
| モデル | 働き圧力 /Mpa |
適当な温度 /℃ |
適当な媒体 |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | 酸化の腐食性媒体 | |
| Q71F-25Ti | 2.5 | 酸化の腐食性媒体 |
